Най-добрите практики за акустични заграждения за ОВК системи

Автор: Иван Берберов,

09.07.2025

Контролирането на времето е била дългогодишна мечта още от зората на човечеството. Вземете например антропоморфните богове и мистичните същества, които са влияели на климата в различни истории и митове. Човечеството постигна тази мечта, когато създаде ОВК системата.

Това неразделно допълнение към съвременния живот си има своята цена. И не говорим за очевидната финансова. ОВК системите често са съпроводени с шум. Досадни въздушни и структурни звуци, които разрушават релаксацията, фокуса и възстановяването. Сега мечтата е да се контролира шумът от климатичната система.

Благодарение на акустичните заграждения, тази мечта би била само кратка дрямка. Тези решения са прецизно проектирани обвивки, които задържат, абсорбират и изолират звука, преди той да се разпространи, като по този начин се справят с проблема в зародиш.

Какво са акустични заграждения

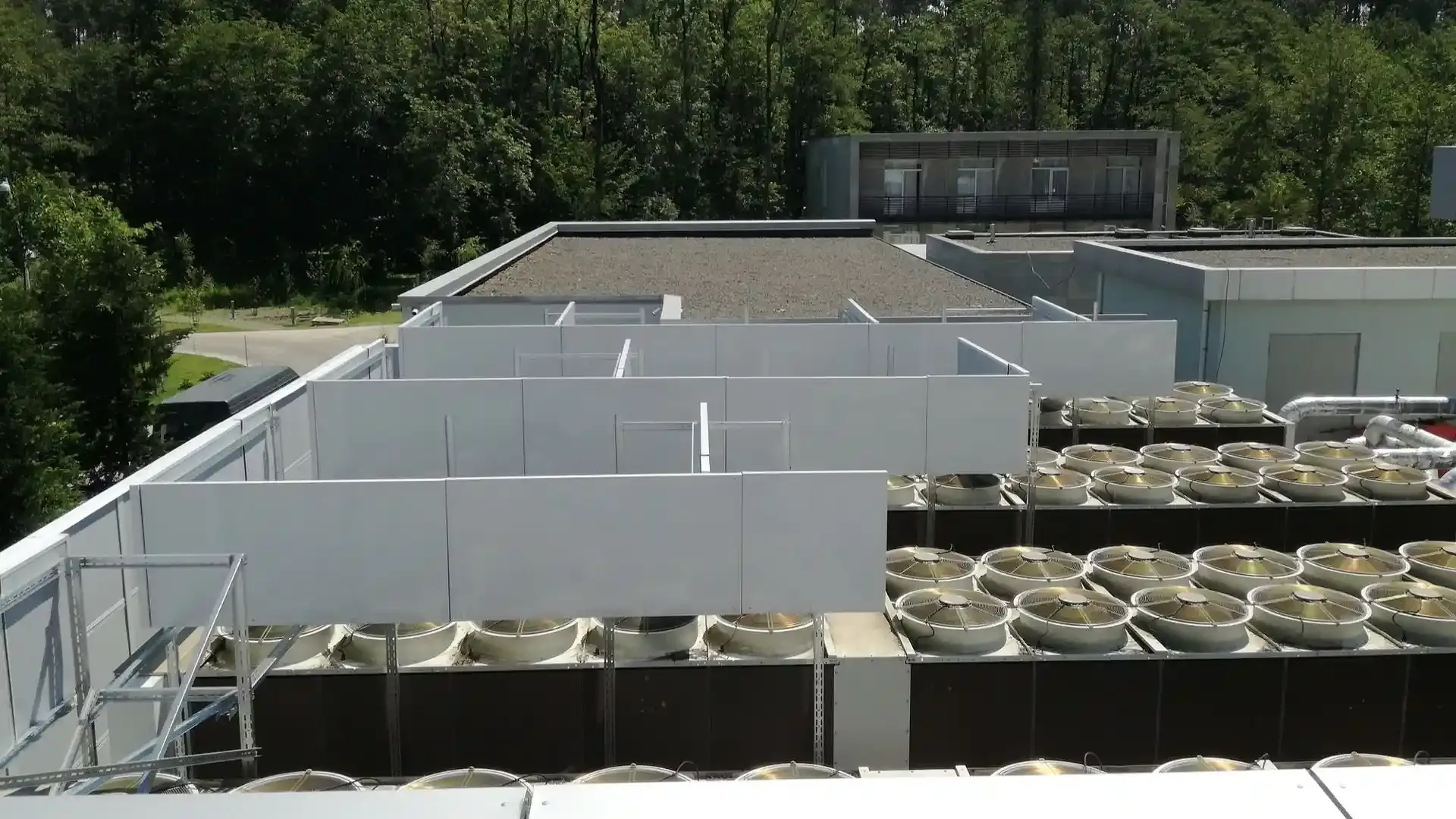

Мощното механично оборудване, като чилъри, климатични агрегати или покривни ОВК агрегати, обикновено произвежда въздушен и структурен шум. Не е приятно да се стои около тях, но обикновено се поставя в гъсто населени райони.

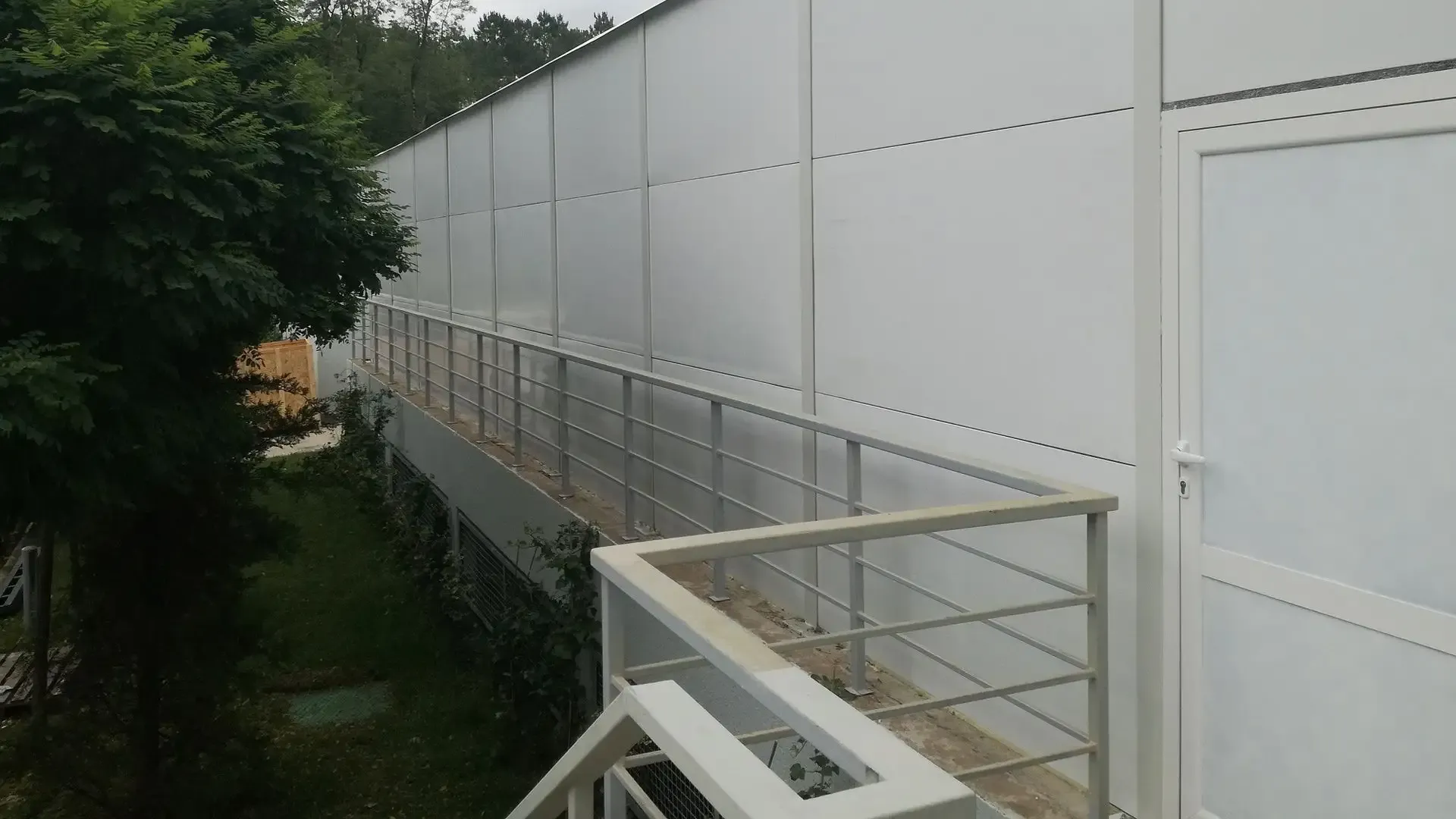

Имали сме множество проекти, при които офис сграда и жилищен комплекс се опитват да съществуват едновременно, а ОВК система излага и на двата обекта на постоянни нива на шум.

Акустичните кабини са различни от жалузийните или каналните шумозаглушители, които третират звука, преминаващ през въздушни потоци. Кабините се справят с директното разпространение на шум, идващ от самата машина.

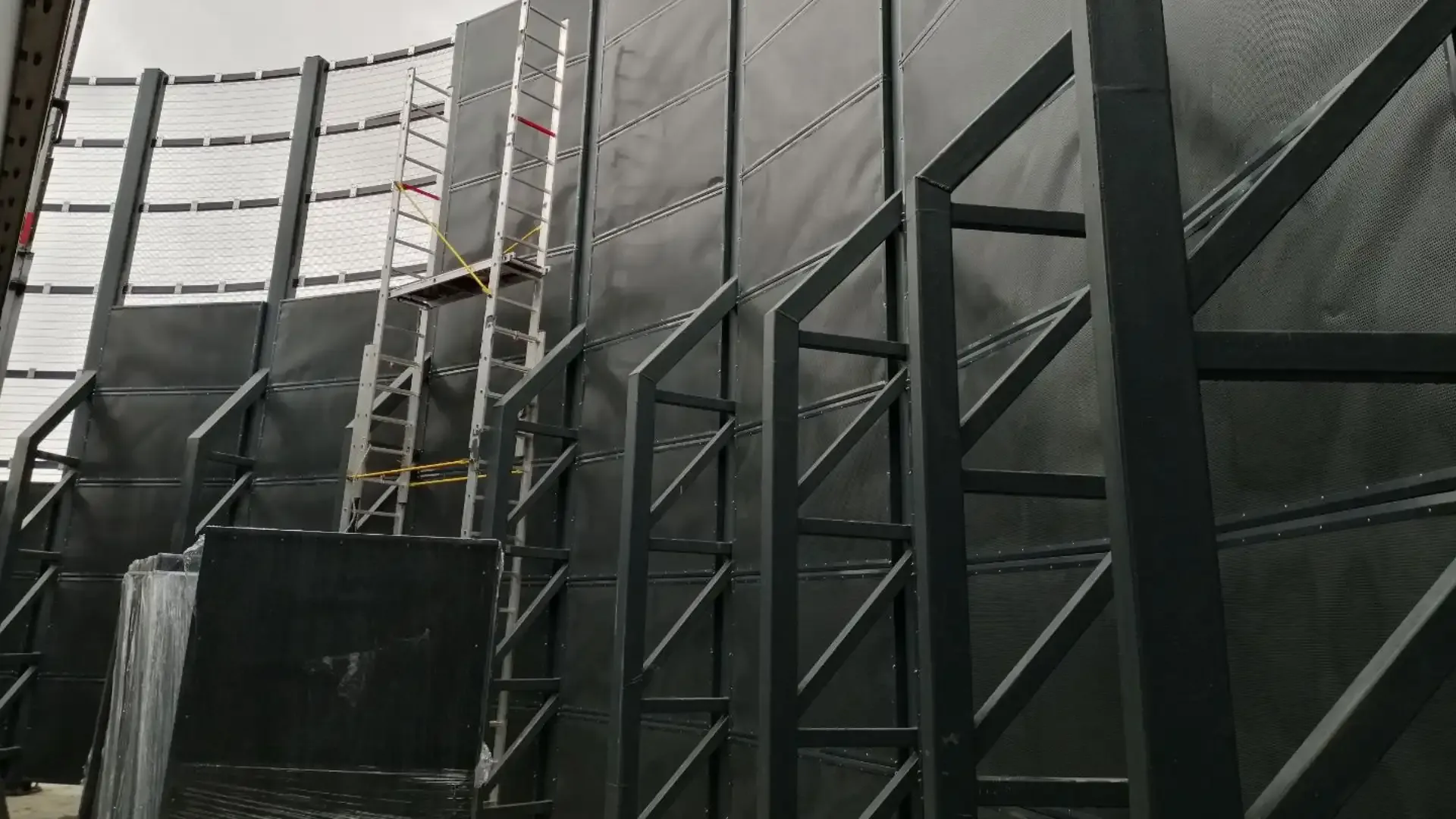

Те са изработени от поцинкована или прахово боядисана стомана, оформени в твърда структурна рамка и запълнени със звукопоглъщащи материали. Комбинацията от маса и поглъщане позволява на корпусите едновременно да блокират и да омекотяват звуковата енергия в широк честотен спектър.

Ключовите функции на акустичния корпус на ОВК включват:

Предотвратяване на излъчването на звук във въздуха от вибриращите повърхности на машините.
Ограничаване на предаването на вибрации към строителните конструкции.
Запазване на оперативния достъп чрез подвижни панели, инспекционни прозорци или акустични врати на панти.
Улесняване на вентилацията чрез използване на отслабени въздушни пътища и шумозаглушители, за да се избегне натрупването на топлина.

Резултатът е самостоятелен акустичен контролен блок. С него машината е едновременно акустично и механично изолирана от останалата част от околната среда. Това е особено ценно в гъсто населени градски зони, центрове за данни или съоръжения със строги разпоредби за шум в околната среда.

Защо шумът от ОВК се нуждае от специално третиране

Човек може да получи погрешно впечатление, като гледа само правоъгълната им форма, но ОВК системите имат сложен шумов профил. Те генерират смесица от тонален и широк шум. Тук се крие сложността.

Еднопрофилният източник на шум е много по-лесен за третиране, но това рядко, ако изобщо някога, се случва при климатичните устройства. Тоналният шум произтича от двигатели, вентилатори и ремъци, които работят с фиксирани скорости. Това произвежда известното бръмчене на устройството. Докато турбуленцията на въздушния поток или цикълът на компресора генерира по-широк диапазон от честоти, което затруднява изолирането и контрола му.

Постоянният шум или бръмчене е предвидим и следователно по-лесен за изолиране и контролиране. Проблемът е, че ОВК системите често комбинират този тип шум с периодичен шум. Компресорите и кондензаторните вентилатори могат да създават непредсказуеми изблици на шум, докато се включват и изключват. Тази непоследователност кара хората да възприемат звуковото дразнене по-осезаемо.

Типичните източници на шум за ОВК включват:

Аксиални и центробежни вентилатори
Компресори и кондензатори
Електродвигатели и помпи
Предаване на вибрации през рамки, опори и връзки на канали

Изследвания, като това, публикувано от д-р Матиас Баснер, свързват хроничното излагане на шум от ОВК системите с намалена когнитивна дейност, повишен стрес и нарушения на съня.

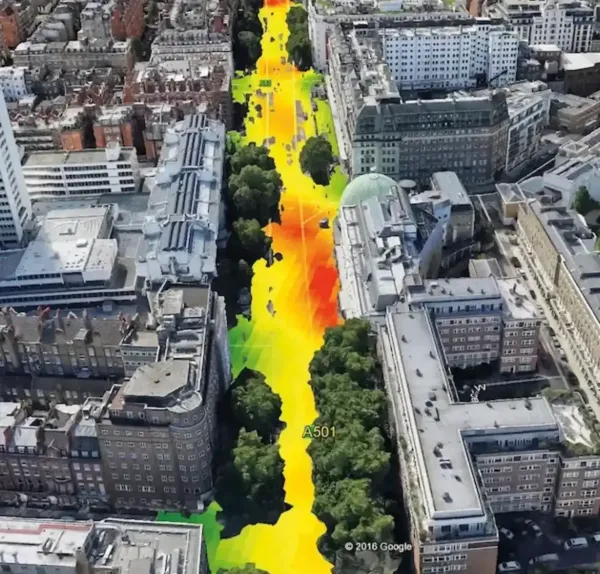

Това е особено забележимо, когато устройствата са разположени в близост до офис зони, болници или жилищни блокове. Градските райони с отразяващи повърхности само засилват проблема, като карат звука да отскача непредсказуемо между сградите.

ОВК системите изискват прецизно проектирани акустични заграждения, които едновременно отчитат въздушния поток, вибрациите и тоналното съдържание.

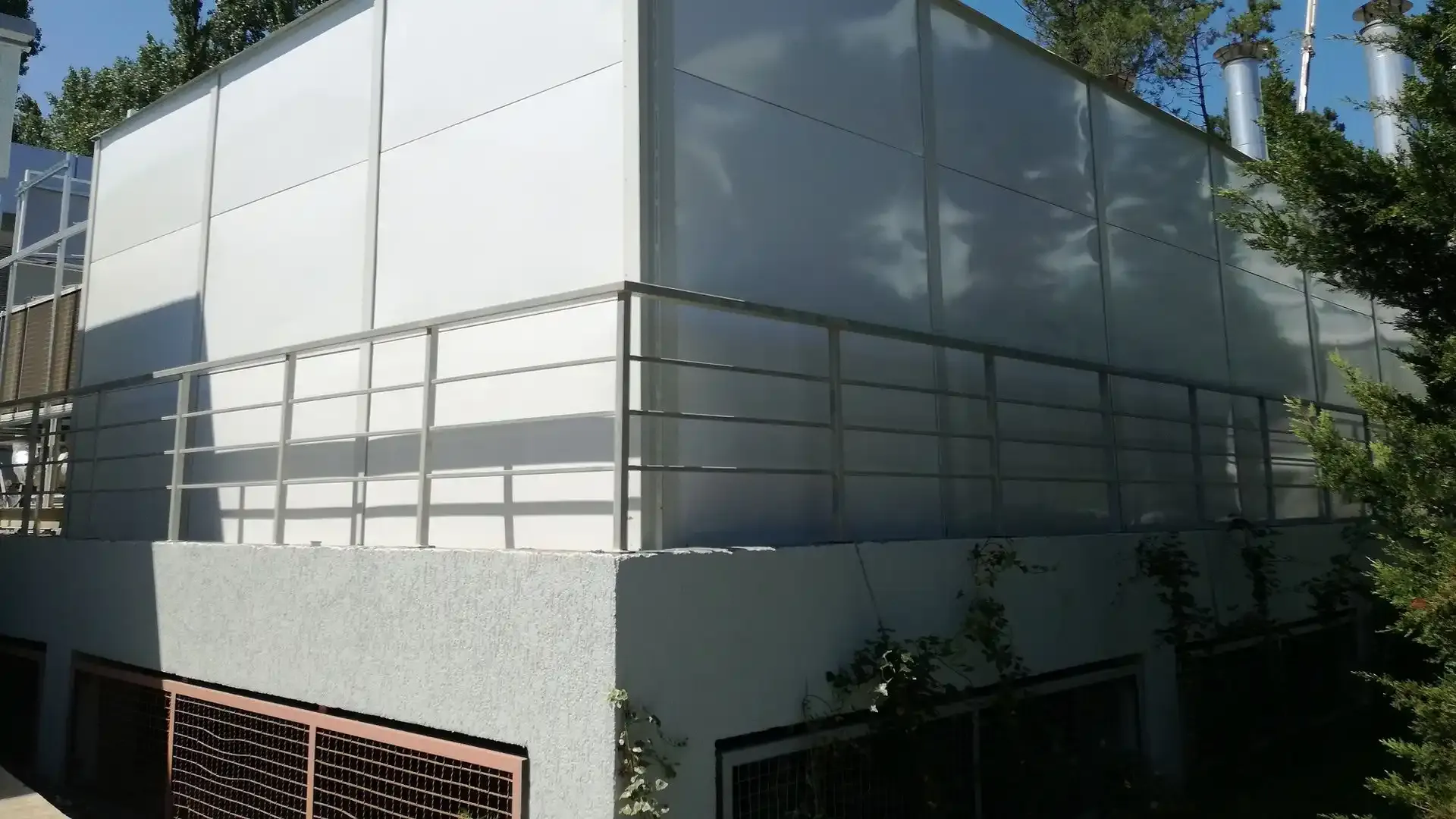

Най-добри практики за проектиране на ОВК корпуси

Ефективните акустични заграждения трябва да вземат предвид въздушния поток, безопасността и достъпа за поддръжка. Успешният дизайн започва с разбирането на акустичния профил на устройството и адаптирането на решението към неговите специфични изисквания.

Ето защо не можете просто да купите готово решение и да го инсталирате като електрическа крушка. Нуждаете се от експерти по акустика, които да огледат ситуацията и да ви дадат насоки за най-добрия подход към звукоизолацията на ОВК системата.

Подход, ръководен от експерти

Започнете с акустична оценка, специфична за обекта

Измерете колко шумна е ОВК системата в момента (в децибели) и преценете колко по-тиха трябва да бъде тя, за да не се нарушават близки пространства като домове, офиси или болници.

Това ви помага да си поставите реалистична цел за намаляване на звука и да се уверите, че вашият проект ще отговаря на местните разпоредби за шум (като Директива 2002/49/ЕО на ЕС или ISO 11690 за шум на работното място).
Дизайн за управление на температурата

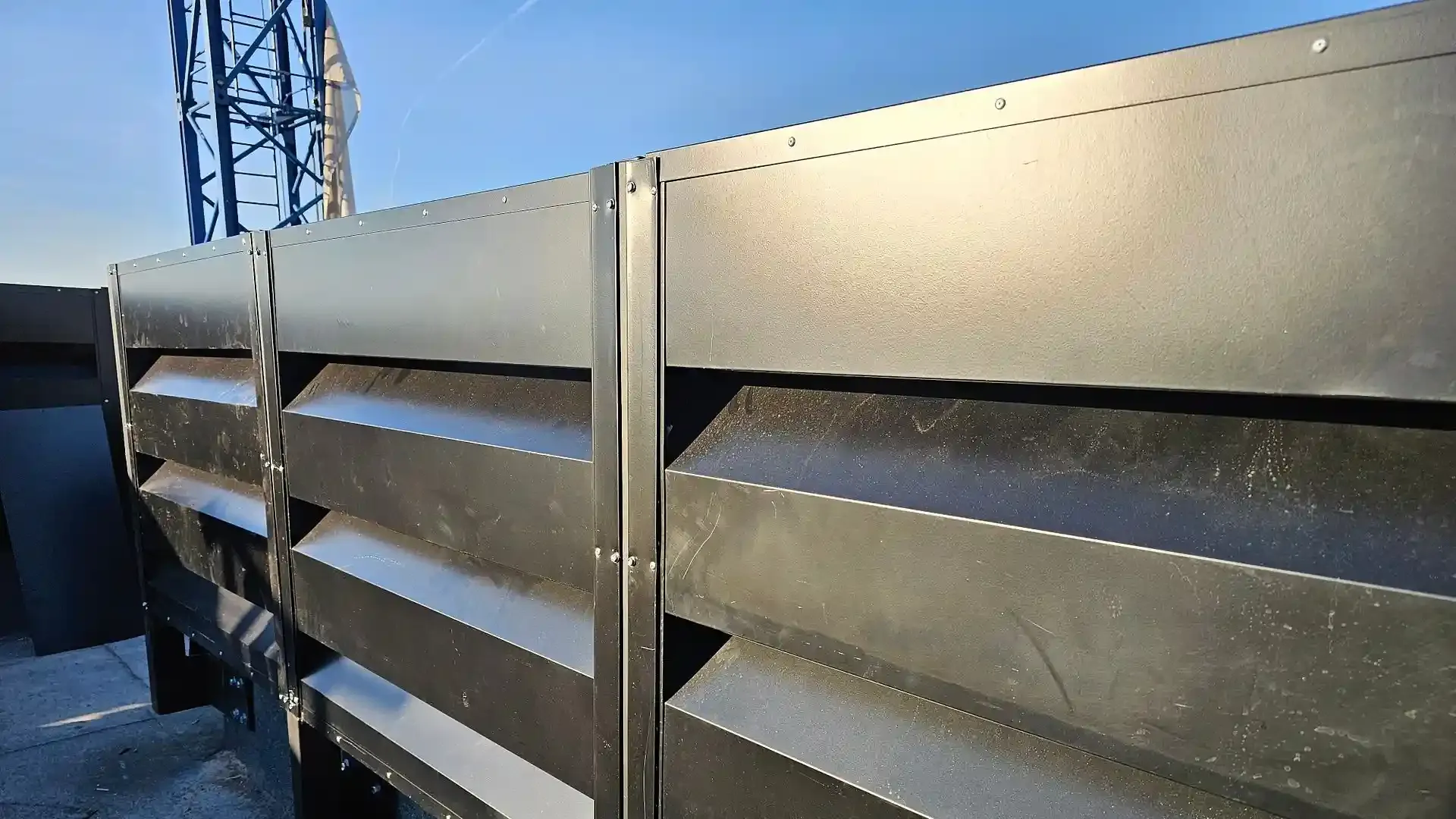

ОВК системите генерират много топлина, така че вашият корпус трябва да пропуска и изпуска въздух. Използвайте шумозаглушители или акустични жалузи, за да поддържате вентилацията, като същевременно задържате шума вътре. Ако естественият въздушен поток не е достатъчен, за да поддържа оборудването хладно, добавете вентилатори или механични системи за активно движение на въздуха; това се нарича принудителна вентилация.
Използвайте високоефективни акустични материали

Корпусите обикновено комбинират стоманена облицовка, пълнеж от минерална вата или пяна и слоеве с масово натоварване, за да блокират въздушния шум и да абсорбират реверберацията. Изберете негорими и влагоустойчиви материали, за да удължите експлоатационния живот.
Минимизиране на предаването на вибрации

Използвайте антивибрационни опори, плаващи подове или изолационни подложки, за да отделите корпуса от пода или околната конструкция. Това предотвратява изтичането на шум, пренасян от конструкцията.
Приоритизиране на модулността и достъпа до услуги

Не искате инспекторите да ви пишат или глобяват, защото не са имали достъп до устройството. Оборудвайте корпусите с подвижни панели, люкове за поддръжка и прозорци за наблюдение, за да позволите рутинни проверки без разглобяване. За покривни или компактни инсталации, модулността осигурява бърз монтаж и по-лесен транспорт.
Избягвайте акустични преки пътища

Дори малки отвори могат да пропускат звук. Уверете се, че всяка сглобка, кабелен вход и връзка на канала са правилно уплътнени. Използвайте материали като гумени уплътнения, специални уплътнители (акустичен силикон) или припокриващи се панели, за да блокирате проникването на шум.
Производителност на модела преди изработка

Когато се обръщате към експерт като DECIBEL, поискайте анализ на крайните елементи (FEA) или изчислителна флуидна динамика (CFD). С тези техники можем да симулираме разпространението на шума и ефективността на вентилацията на концептуално ниво. Това намалява риска и спестява разходи при монтажа, защото ви дава подробна симулация на екран, която ви позволява да видите как различните решения биха повлияли на вашата ОВК система.

Съображения за материали и конструкция

Има 3 основни аспекта на ефективното акустично заграждение: колко тежка е рамката (маса), колко добре спира вибрациите (демпфериране) и колко звукова енергия може да поеме (абсорбация). Всеки принцип трябва да бъде внимателно изчислен и комбиниран с останалите, за да работи решението правилно.

1. Маса – Спиране на въздушния шум

Масата е първата и най-лесна бариера пред звука. Според Закона за масата, колкото по-плътен и по-дебел е материалът, толкова по-голяма е неговата устойчивост на предаване на звукови вълни. Това важи особено за нискочестотния шум, който е често срещан в ОВК системите.

Материали като стомана, бетон или дървесни влакна с висока плътност се използват като външна обвивка на корпуса.
По-тежката ограждаща стена може да блокира повече звук, но добавянето на маса също означава, че при проектирането трябва да се вземе предвид структурната опора.

2. Демпфериране – Контролиране на предаването на вибрации

Звукът може да се разпространява през самия корпус, особено когато компонентите вибрират. Тук се намесва демпферирането. Демпфериращите материали преобразуват механичните вибрации в нискостепенна топлина, прекъсвайки веригата на предаване.

Това обикновено включва добавяне на вискоеластичен слой между два твърди панела.
Това е особено важно в близост до точки на монтаж, крепежни елементи или всяко място, където оборудването е директно прикрепено към корпуса.
Без подходящо демпфериране, корпусът може да усили шума като кожа на барабан, дори ако е направен от тежка стомана. А това обезсмисля предназначението му.

3. Абсорбация – поглъщане на вътрешни отражения

След като звукът попадне в заграждение, той може да се разпространи вътре и да създаде налягане. Вътрешните стени използват абсорбиращи материали, за да поемат тази енергия, преди тя да излезе навън.

Често срещаните материали включват акустична пяна и минерална вата.
Те обикновено се монтират зад перфорирана метална облицовка, така че звукът да може да достигне до абсорбиращия слой.
Абсорбацията помага при средно- и високочестотен шум, като например бръмчене на двигателя.

Компонентите на типичен корпус

Външен стоманен лист (за звукоизолация и защита от атмосферни влияния)
Междинен демпфериращ слой (за намаляване на вибрациите)
Вътрешен акустичен пълнеж (за абсорбиране на звук)
Перфорирана вътрешна облицовка (за защита на пълнежа и за достигане на звукови вълни до него)

Пожарна безопасност и дълготрайност

Външните ОВК агрегати са устойчиви на атмосферните влияния. Затова материалите за корпусите трябва да са огнеупорни, устойчиви на корозия и устойчиви на атмосферни влияния. Обикновено се използва поцинкована или неръждаема стомана със защитни покрития, които издържат на дъжд, вятър и UV лъчи.

Интеграция с други елементи за контрол на шума

Въпреки че тази статия се фокусира върху решаването на проблема с шума от ОВК, реалността е, че тези системи рядко са самостоятелни. Всяко решение би работило много по-добре, ако имаше всеобхватна стратегия за звукоизолация, която отчита цялата механична система или архитектурен подход.

Акустичните кабини потискат звука до голяма степен, но в съчетание с контрол на вибрациите, затихване на въздуховодите и изолация на сградата, те могат да бъдат далеч по-ефективни.

Виброизолатори : Използвайте пружинни опори, антивибрационни подложки или гумени крачета под ОВК агрегатите, за да предотвратите разпространението на механичен шум през структурните опори в подовете или стените.
Заглушители за въздуховоди или акустични прегради: Корпусите могат да задържат въздушно предаван звук от машината, но шумът все пак може да излезе през свързаните въздуховоди. Инсталирането на заглушители помага за абсорбиране на звука, преди да достигне до обитаемите пространства.
Обработка на ограждащите конструкции на сградите: В среди, където ниският фонов шум е от съществено значение, контролът на шума трябва да се простира отвъд машинното помещение. Прилагането на акустични обработки на стени, тавани или сервизни шахти гарантира, че звуковата енергия е ограничена.

Акустичните заграждения са само една нотка в симфонията на звукоизолацията на сградите. На пазара има толкова много решения, че игнорирането на шума от вашата ОВК система просто не е добра идея, както от регулаторна, така и от потребителска гледна точка.

Тези заграждения изолират шума от машините, но самите те не трябва да бъдат изолирани от координиран план за акустичен дизайн.

Свържете се с нас , за да научите как DECIBEL може да ви помогне да проектирате и внедрите високоефективни акустични заграждения!
