Как да изградим наистина сертифицирани помещения за тестване на слуха

Средите за аудиометрично тестване са измамно сложни. Отвън, една стая за аудиометрично тестване, отговаряща на изискванията, може да изглежда като обикновена, добре изолирана кутия.

В действителност, осигуряването на аудиометрично съответствие с нормите е сериозно мултидисциплинарно предизвикателство, включващо архитектурна акустика, ОВК инженерство, контрол на електромагнитните смущения и регулаторно съгласуване.



Защо съответствието при аудиологичното тестване е системен проблем



Когато спазването на изискванията не е възможно, последствията се натрупват. Неточните измервания водят до погрешна диагноза. Програмите за запазване на слуха на работното място стават правно уязвими.

Калибрирането на слухови апарати или импланти от производителя губи надеждност. За здравните заведения и доставчиците на здравни услуги по трудова медицина тези неточности подкопават клиничните резултати и отварят вратата към съдебни спорове и регулаторни санкции.

Аудиометричните пространства не трябва да се третират като нещо вторично, коригирани в края на строителния цикъл с акустични панели или звукоизолирани врати. Само панелите не могат да разрешат вибрациите, предавани от конструкцията, шума от ОВК въздуховоди или проблемите с октавното съответствие при ниски честоти. Истинското съответствие изисква проектиране на всеки слой и система на помещението да работят в хармония.

Целта е да се създадат стабилни, възпроизводими и сертифицирани среди за критични слухови тестове. Всяка подсистема трябва да бъде планирана и третирана като свързан компонент на цялата аудиологична кабина. Съответствието е свързано с интеграцията.



Стандарти в основата: Какво всъщност означава съответствие



Спазването на стандартите за аудиологично тестване е количествено измерима, честотно-специфична дисциплина, дефинирана от строги международни и национални рамки. Всеки стандарт разглежда различни аспекти на тестовата среда и спазването на стандартите изисква стриктно съответствие с всички тях. Звучи сериозно, защото е така.

ANSI S3.1: Критерии за околен шум по честотна лента

Стандартът S3.1 на Американския национален институт по стандартизация (ANSI) е крайъгълният камък за контрол на околния шум в аудиометричните помещения за тестване. Той определя максимално допустимите нива на околния шум (MPANL) в октавните ленти, обикновено от 125 Hz до 8000 Hz.

Стандартът ANSI S3.1 не казва само „Пазете тишина в стаята“. Той определя ограничения за това колко шумна може да бъде стаята в определени честотни ленти, от 125 Hz (много ниски басови звуци) до 8000 Hz (високи звуци).

Важно е да се отбележи, че не става въпрос за общата сила на звука (като едно единствено число dB(A)). Вместо това, той проверява всеки честотен диапазон поотделно, тъй като различните части от слуховите тестове използват различни тонове. Това е особено важно за идентифициране на загуба на слуха при ниски честоти.





Например, ANSI S3.1 позволява само 26 dB SPL при 125 Hz за аудиометрични кабини, използвани без маскиране на шума от слушалки. Това е значително по-строго от общите стандарти за акустичен комфорт, използвани в офис или здравни помещения. Едно помещение може да отговаря на рейтинг от 30 dBA и все пак да не отговаря на ANSI S3.1 поради прекомерно нискочестотно тътен от ОВК, асансьори или вибрации, предавани от конструкцията.

ISO 8253-1 – Аудиометрични процедури и проектиране на тестови помещения

Международният еквивалент, ISO 8253-1, очертава как трябва да се провеждат аудиометрични тестове с чисти тонове и при какви условия на околната среда. Той се фокусира не само върху околния шум, но и върху разположението на помещението, времето за реверберация, калибрирането на оборудването и позиционирането на тествания обект.

Ключът към ISO 8253-1 е акцентът върху възпроизводимостта. Дори малки промени в акустиката на помещението, като отражения от стени близо до тестовия обект, могат да повлияят на възприеманите прагове с няколко децибела. Стандартът подчертава, че самото помещение е част от измервателната система, а не пасивен фон.

OSHA 1910.95 – Законови изисквания за излагане на шум и мониторинг

От регулаторна гледна точка, OSHA 1910.95 определя правни задължения за работодателите в Съединените щати да прилагат програми за опазване на слуха за работници, изложени на средни нива на звук над 85 dB(A) в продължение на 8-часова смяна.

Аудиометричното тестване е критична част от тази програма, а стандартът изисква базови и годишни последващи тестове, като се използват помещения и оборудване, съвместими с ANSI.

Неспазването на тези изисквания излага организациите на отговорност, искове от служители и глоби, което прави аудиометричното съответствие клиничен, правен и оперативен проблем.

Защо целият етаж трябва да е тих по време на аудиологията

Често срещано погрешно схващане е, че постигането на ниско ниво на децибели е достатъчно за аудиометрично тестване. В действителност, анализът на шума в октавната лента е от съществено значение, тъй като нискочестотните прониквания (напр. от ОВК или близко промишлено оборудване) все още могат да маскират чистите тонове. Дори когато нивата на db и изглеждат приемливи.

Това е особено проблематично за идентифициране на лека загуба на слуха в диапазона 250–1000 Hz, където често се срещат структурни или екологични шумове. Без справяне с пълния спектър от натрапчиви фактори, точността на теста е компрометирана.

Прецизна апаратура: Тип 1 или нищо

За валидиране на съответствието трябва да се използват прецизни шумомери тип 1, както са дефинирани в IEC 61672-1. Тези инструменти осигуряват показания с висока резолюция в октавната лента в необходимия честотен диапазон и имат строги допустими отклонения, критични за изпитвания на ниво сертифициране.

Използването на потребителски измервателни уреди или измервателни уреди тип 2 не само води до ненадеждни данни, но може също така да обезсили одитите за съответствие или правната документация.





Структурно и акустично инженерство: Предизвикателства пред помещенията



В аудиологичните среди за тестване, обвивката на помещението, т.е. комбинацията от стени, таван, под, врати и прозорци, действа като първа линия на защита срещу проникване на външен шум. Но стандартните строителни методи, дори тези, считани за „висококачествени“ в търговските сгради, често не отговарят на изискванията за аудиометрично съответствие.

Капаните на конвенционалното строителство

Традиционните гипсокартонени прегради, окачените тавани и стандартните бетонни плочи обикновено не отговарят на класовете за звукопреминаване (STC), необходими за постигане на максимално допустимите нива на околния шум (MPANL), изисквани от ANSI S3.1.

Дори когато подобни конструкции постигат високи STC оценки на хартия, нискочестотните течове и вибрациите, пренасяни от конструкцията, все още представляват заплаха за съответствието.

Това е проблематично в многофункционални сгради като болници, университети и медицински центрове, където механичните системи или пешеходният трафик генерират постоянен нискочестотен шум.

Проектирането за съответствие със STC не е достатъчно

Проектирането за минимална STC 55 или по-висока е базова стойност за аудиологичните кабини и помещения, но STC е сборна стойност, която не представя достатъчно нискочестотните характеристики. Аудиометричното тестване обаче е най-чувствително към шум в диапазона 125–500 Hz, точно там, където традиционните стенни сглобки се представят най-слабо.

За да се справи правилно с това, са необходими принципът маса-въздух-маса, многослойните конфигурации от гипсокартон и отделните стенни сглобки. Те трябва да бъдат интегрирани от ранната фаза на проектиране, тъй като структурните преработки след строителството могат да бъдат непосилни по отношение на разходите и да доведат до разрушителни последици.

Странични пътища и звук, пренасян от структурата: Скритата заплаха

Дори при високоефективни стени и тавани, шумът може да заобиколи основната обвивка по странични пътища. Това са индиректни шумови пътища, като въздуховоди, кухини на тавана или споделени структурни елементи, които предават звук от съседни пространства.

Също толкова тревожни са вибрационните мостове : твърди структурни връзки, които позволяват на структурния звук да навлиза в помещението, особено от ОВК системи или покривни механизми. Тези вибрации могат да преминават през бетонни плочи или стоманени рамки и да се разпространяват отново в тестовото пространство, като по този начин повреждат аудиометричните резултати дори в иначе добре изолирани помещения.

Изисквания за правилно смекчаване:

• Плаващи подове или изолирани плочи
• Акустични прекъсвания в стоманена или дървена конструкция
• Виброизолационни стойки за сградни услуги и механика

Врати и прозорци: Най-слабите звена

Без значение колко здрава е стената, вратите и прозорците остават основни уязвимости. Звукоизолираните врати с подходящи акустични уплътнения, падащи прагове и магнитни уплътнения са от съществено значение. Те обаче са ефективни само ако са монтирани без пролуки или твърди връзки, които отново въвеждат странични пътища.

По подобен начин, акустичните прозорци, често необходими за наблюдение, трябва да бъдат с двоен стъклопакет от ламинирано стъкло и херметични рамки, за предпочитане в отместени конфигурации, за да се прекъснат директните пътища на предаване.

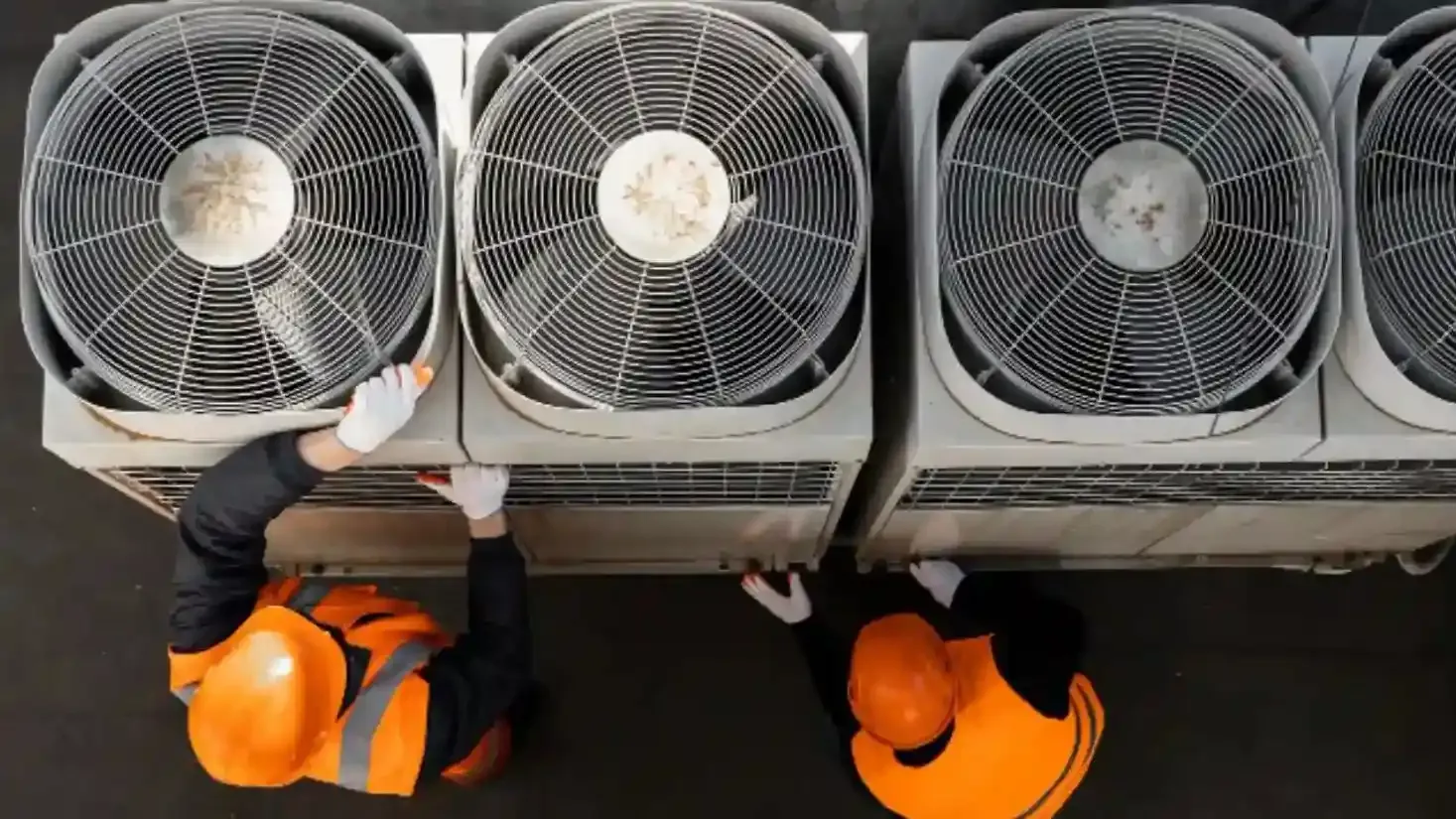

ОВК системи: Тихият саботьор



Не можете да имате подходящи условия за тестване и работа без вентилация. Но това крие проблеми…

Дори в щателно изградени аудиологични помещения, несъответстващите ОВК системи могат да направят цялата тестова среда невалидна. Докато нивата на околния шум може да отговарят на праговете за съответствие, когато механичните системи са в покой, в момента, в който ОВК оборудването се активира, тези условия често се сриват.

Резултатът: компрометирана точност на тестването, недоволство на пациентите и потенциална правна отговорност.

Как шумът от ОВК подкопава съответствието

Аудиологичните кабинети изискват изключително ниски нива на околния шум, особено в критичните октавни ленти от 125 Hz до 8000 Hz, както е посочено в ANSI S3.1. За съжаление, ОВК системите са сред най-устойчивите източници на шум, произвеждайки както въздушен шум (турбуленция, бръмчене на вентилатори, резонанс на каналите), така и вибрации, предавани от конструкцията (механичен тътен, предаван през канали или рамки на сгради).

Дори незначителни пропуски в проектирането, като например недостатъчно оразмерени въздуховоди, тесни извивки или лошо изолирани климатични агрегати, могат да доведат до нискочестотни бръмчащи шумове или импулси на налягане, които надвишават максимално допустимите нива на околния шум (MPANL) в една или повече ленти, като по този начин ефективно обезсилват условията на теста.

Шум и механични вибрации, пренасяни от въздуховоди

Каналите се държат като акустични вълноводи. Без обработка те предават шум от вентилатори, турбуленция на налягане и изпускане на парник между помещенията. Вибрациите от вентилатори, охладители или покривни агрегати могат да се пренесат в аудиологичния кабинет, ако не са механично изолирани.

Често срещана грешка е свързването на твърди въздуховоди директно към обвивката на тестовото помещение или монтирането на вентилатори без изолационни подложки. Това създава вибрационни мостове, които преизлъчват шума в пространството, дори ако въздушните звукови пътища са добре контролирани.

Тактики на проектиране за съответствие с ОВК

Постигането на тишина в ОВК системата е въпрос на инженерна намеса. Това са ключовите стратегии за смекчаване, използвани при проектиране на аудиометрични помещения, съответстващи на изискванията:

• Акустични облицовки: Монтирането на абсорбиращи облицовки (обикновено фибростъкло или пяна от композитни материали) във въздуховодната система значително намалява отраженията в средните и високите честоти, понижавайки общото ниво на звукова мощност. Дължината и плътността на облицовката трябва да бъдат определени въз основа на целевото затихване на октавна лента.
• Заглушители на канали (атенюатори): Вградените шумозаглушители, разположени преди изпитателната зала, филтрират механичния шум от вентилатора и турбуленцията на налягането, преди тя да влезе в пространството. Критичните параметри включват статичен спад на налягането, загуба на вмъкване и криви на честотните характеристики. Те трябва да бъдат проектирани, а не оценени.
• Плаващи стойки за вентилатори и климатични камери: Разделянето на ОВК оборудването от конструкцията на сградата с помощта на пружинни изолатори предотвратява навлизането на механични вибрации в архитектурната обвивка. Това е от съществено значение за намаляване на нискочестотния шум, особено под 250 Hz.
• Гъвкави преходи на въздуховоди: Между крайния дифузьор и твърдия въздуховод трябва да се използва гъвкав акустичен конектор, за да се отделят вибрациите, предавани от конструкцията. Това прекъсва непрекъснатостта на шумовите пътища, като същевременно осигурява въздушен поток.
• Нискоскоростен въздушен поток и по-големи канали: Шумът се увеличава експоненциално със скоростта. По-големият размер на каналите позволява по-ниски скорости на въздуха, което драстично намалява турбулентния шум. Целевата скорост <2,5 m/s при крайните устройства е типична при аудиометричния дизайн.

Балансиране на въздушния поток с ограничения на шума

Съществува пряка връзка между нуждите от вентилация (обмен на въздуха на час) и съответствието с MPANL. Повече въздушен поток обикновено означава повече шум. Именно тук акустичните консултанти по ОВК печелят прехраната си: чрез настройване на производителността на системата, за да се постигне баланс между топлинен комфорт, качество на въздуха в помещенията и контрол на шума.

Симулациите с компютърна флуидна динамика (CFD) и акустичното моделиране често са необходими за идентифициране на рискови точки и оптимизиране на трасирането на въздуховодите, разположението на шумозаглушителите и избора на вентилатори преди началото на строителството. Реконструкциите след строителството рядко са ефективни и обикновено са по-скъпи.





Проектиране за съответствие от първия ден



Що се отнася до средата за аудиологично тестване , съответствието трябва да бъде планирано от самото начало. Преоборудването за съответствие, особено в здравни или институционални условия, е разрушително и скъпо и често не успява напълно да отстрани системните недостатъци, които са били вградени в структурата по време на ранните етапи на проектиране.

Вместо това, разглеждането на аудиометричните помещения през призмата на системното инженерство, където архитектурата, акустиката, ОВК и клиничният работен процес са интегрирани от първия ден, създава среди, които отговарят на стандартите, поддържат дългосрочна клинична надеждност и регулаторно спокойствие.

Защо ранната интеграция е важна

Контролът на шума често се третира като съображение за „оборудване“. Но за аудиометричните пространства ключовите акустични и механични параметри трябва да бъдат включени в основното описание на дизайна, започвайки от най-ранния етап на концепцията.

Ангажирането на акустични консултанти и инженери по сградни системи преди концептуалния проект или етап 2 на RIBA позволява:

• Правилно зониране на тестовите зони далеч от външни източници на шум или механично оборудване
• Структурно отделени обвивки на помещенията
• Прогнозно моделиране на шума за насочване на ориентацията в помещенията и планирането на съседните пространства
• Координация на изграждането на стени и подове за специфични цели на STC (клас на звукопреминаване)

Този проактивен подход избягва типичния конфликт между архитектурното дизайнерско намерение и изискванията за производителност.

Ролята на прогнозното моделиране

Инструменти като BIM (Building Information Modelling - Моделиране на сгради) и софтуер за акустично симулиране (напр. INSUL, CadnaA, Odeon) позволяват на инженерите да:

• Симулирайте нивата на околния шум в октавните ленти въз основа на данни от реалния свят
• Тествайте конфигурациите на механичните системи преди поръчка
• Идентифицирайте и елиминирайте страничните пътища във виртуални среди
• Прогнозирайте съответствието с ANSI S3.1 и ISO 8253-1 още преди стените да бъдат начертани, камо ли построени.

Тези модели стават част от проектната документация, служейки като доказателство за съответствие и насочвайки както архитектурните, така и MEP (механични, електрически и ВиК) решения през целия жизнен цикъл на проекта.

Работен процес, ориентиран към съответствието

В проектите с най-добри практики, спазването на изискванията не се делегира на изпълнителите или не се решава в последния момент. То е вградено в плана за изпълнение на проекта:

• Етап 0–1 (Стратегическо определение / Подготовка): Определете изискванията за изпълнение на тестовете за слух в заданието за проекта. Установете базови стандарти, като например ANSI S3.1 или ISO 8253-1.
• Етап 2 (Концептуален дизайн): Извършване на първоначално акустично и ОВК моделиране. Предварителен избор на акустични материали и изолационни цели.
• Етап 3 (Пространствена координация): Координиране на проектите за ограждащи елементи със строителните услуги. Потвърждаване на разположението на помещенията, което минимизира излагането на външен шум.
• Етап 4–5 (Техническо проектиране / Производство): Посочете тествани, номинални врати, панели, шумозаглушители за ОВК и опори за вибрации. Съгласувайте обществените поръчки с проверени данни за производителността.

Докато изпълнителят е на обекта, не трябва да има неясноти относно критериите за съответствие, целите за ефективност или необходимите процедури за тестване и въвеждане в експлоатация.

Стандартите за аудиологично тестване са безмилостни и корекциите след изграждането често са недостатъчни. Системно базиран, ориентиран към съответствието работен процес, основан на моделиране в ранен етап и интердисциплинарно сътрудничество, е единственият надежден път към прецизни аудиологични среди.
