Какво представляват звуковите вълни и как се разпространяват

Звуковите вълни са механични смущения, които пренасят звукова енергия през въздух, вода, твърди тела и други еластични среди. Във въздуха те се разпространяват основно като надлъжни вълни, образувани от редуващи се области на сгъстяване и разреждане. Тяхната честота, амплитуда, дължина на вълната, фаза и скорост определят как се държи звукът и как го възприемаме.

За акустиците тези свойства на звуковите вълни обясняват практически проблеми като яснота на речта, реверберация, нискочестотно натрупване, предаване на звук през стени и вибрации, предавани от конструкцията .

Разбирането на звуковите вълни е основата за ефективна звукоизолация, акустично третиране на помещения, контрол на вибрациите и точно измерване на звука.



Основни изводи

• Звуковите вълни се нуждаят от физическа среда. Те се разпространяват чрез предаване на механична енергия между съседни частици.
• Честотата определя броя на трептенията. Тя силно влияе върху възприеманата височина на тона и определя дължината на вълната при дадена скорост на звука.
• Амплитудата е свързана с изменението на налягането и интензитета на звука. По-голямото акустично налягане обикновено създава по-силно слухово усещане.
• Дългите вълни се държат различно от късите. Нискочестотният звук взаимодейства силно с размерите на помещенията и конструкциите на сградите.
• Повърхностите променят поведението на звуковите вълни. Отражение, поглъщане, дифузия и предаване на звук възникват винаги когато звукът достигне граница между различни среди.
• Помещенията създават акустични резонанси и стоящи вълни. Размерите и свойствата на повърхностите определят кои честоти ще бъдат усилени или отслабени.
• Професионалният акустичен дизайн се основава на поведението на звуковите вълни. Измерванията идентифицират честотно зависимите проблеми и насочват избора на звукопоглъщане, изолация, маса, затихване и дифузия.



Какво представляват звуковите вълни?

Всеки звук започва с вибрация. Гласните струни се движат по време на говор. Мембраната на високоговорителя се движи напред и назад. Струната на китарата трепти, след като бъде дръпната. Машини, помпи, вентилатори, подове, стени и тръби също могат да се превърнат в източници на звук, когато механични сили ги накарат да вибрират.

Тези вибрации нарушават равновесието на частиците около източника. Във въздуха движещият се източник сгъстява близките молекули, след което им позволява отново да се раздалечат. Смущението се предава от една група частици към следващата.

Самите частици трептят около локалното си равновесно положение, докато вълната пренася енергията далеч от източника. Това разграничение е важно. При разпространението на звука през средата се пренася енергия, докато всяка отделна частица извършва сравнително малко локално движение.

NASA описва звука във въздуха чрез редуващи се области на сгъстяване и разреждане, породени от ритмични промени в налягането. Именно този механизъм създава промените в налягането, които се регистрират от микрофоните и човешката слухова система.

Следователно звукът се нуждае от среда с механични свойства, които позволяват разпространението на вълната. Въздухът, водата, стоманата, бетонът, дървесината, гипсокартонът и стъклото предават акустичните вълни по различен начин, защото имат различна плътност, коравина, затихване и вътрешна структура.

Във вакуум няма материални частици, които да предават механичното смущение. Затова звукът може да се разпространява само през твърда, течна или газообразна среда.





Как се разпространяват звуковите вълни

Звукът във въздуха се разпространява основно като надлъжна вълна. Частиците се движат напред и назад приблизително в същата посока, в която се разпространява и изменението на налягането.

Областта на сгъстяване съдържа временно по-висока плътност на частиците и по-високо налягане. Областта на разреждане има по-ниска плътност и налягане. Повтарянето на тези области образува движещата се звукова вълна.

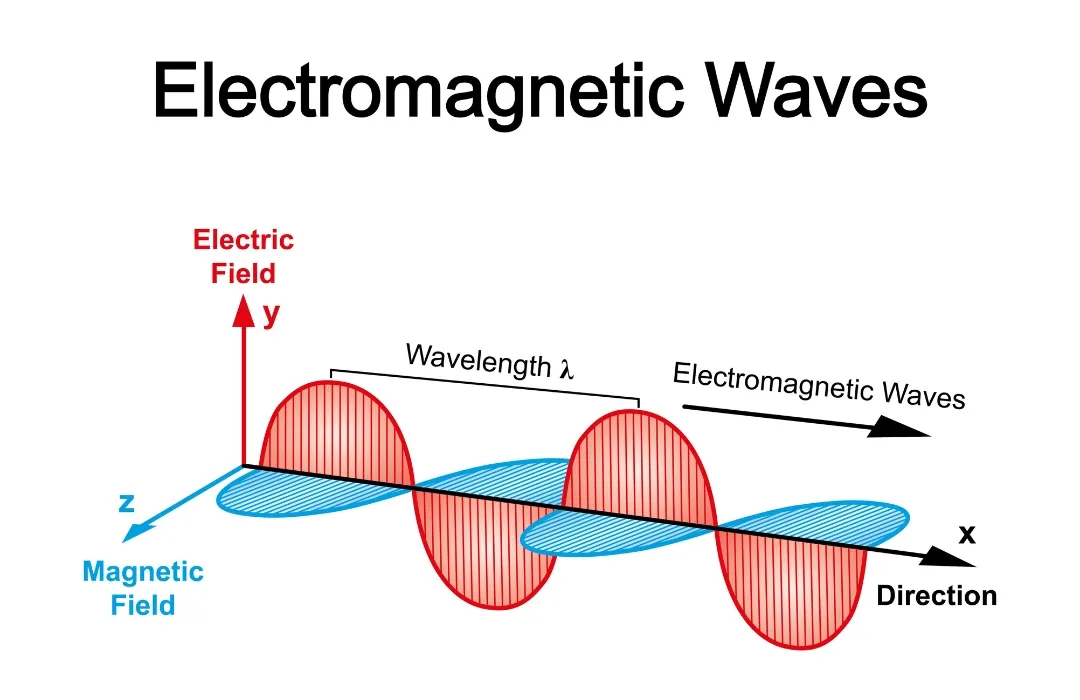

Това поведение се различава от напречните вълни, при които движението на частиците е перпендикулярно на посоката на разпространение. Вибрациите на струните например могат да бъдат напречни, докато чуваемият звук, разпространяващ се във въздуха до слушателя, е предимно надлъжен.

Същият основен принцип се прилага и при течностите. Твърдите тела поддържат по-сложно поведение на еластичните вълни, защото могат да предават както компресионни, така и срязващи движения.

Това разграничение е особено важно при сградите. Въздушният шум може да възбуди стена, под, прозорец или таван. След това строителният елемент започва да вибрира и предава енергия през конструкцията. От приемащата страна част от тези вибрации отново се излъчват във въздуха като звук.

Затова акустичният специалист проследява целия път:

Източник → среда → конструкция или помещение → приемник

Ефективният контрол на шума се насочва към най-слабия или най-енергийно натоварения участък от този път.



Честота и звукови вълни

Честотата на звука описва броя на пълните цикли на изменение на налягането за една секунда. Мерната единица е херц, означаван Hz. Тон с честота 100 Hz извършва 100 цикъла в секунда. Тон с честота 1000 Hz извършва 1000 цикъла в секунда.

Честотата силно влияе върху възприеманата височина на тона. По-ниските честоти обикновено се възприемат като по-ниски тонове, а по-високите честоти – като по-високи.

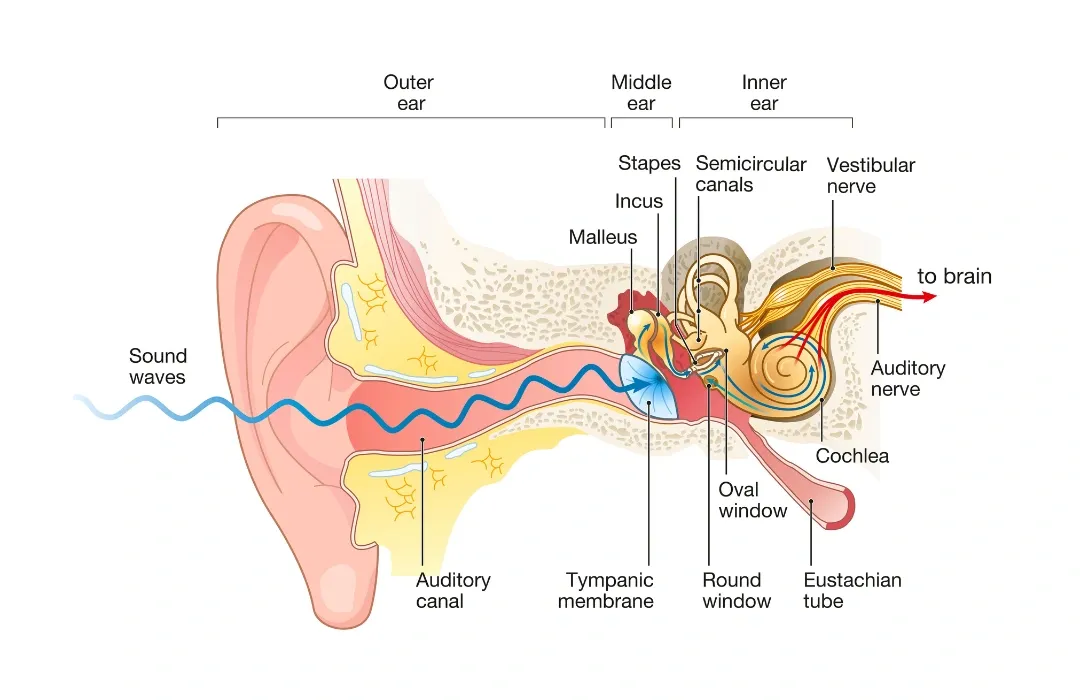

При благоприятни условия приблизителният диапазон на човешкия слух е от 20 Hz до 20 000 Hz, въпреки че чувствителността към високите честоти обикновено намалява с възрастта. Честотите под стандартния слухов диапазон се наричат инфразвук. Честотите над приблизително 20 kHz се наричат ултразвук.

Честотният диапазон има огромно значение в акустиката, защото материалите и строителните конструкции се държат различно в различните части на спектъра.

Нискочестотната енергия от субуфери, промишлени машини, сградни инсталации, транспорт и музика може да възбужда големи конструктивни елементи. По-високочестотният шум от реч и оборудване обикновено има по-къси дължини на вълната и взаимодейства по-лесно със сравнително тънки звукопоглъщащи материали.

Затова честотният анализ предоставя значително повече диагностична информация от една обща стойност в децибели.





Амплитуда, звуково налягане и сила на звука

Амплитудата описва големината на отклонението на една вълна спрямо нейното равновесно състояние. В практическата акустика инженерите обикновено работят със звуково налягане, а не с визуалната височина на изобразена вълнова форма.

Нивото на звуково налягане изразява акустичното налягане по логаритмична скала в децибели. Стандартното референтно звуково налягане във въздуха е 20 микропаскала.

По-голямото изменение на налягането обикновено съответства на по-голям звуков интензитет и по-високо възприемано ниво на силата на звука. Връзката между физическото ниво и човешкото възприятие обаче е сложна, защото слуховата система реагира различно в зависимост от честотата, нивото, продължителността и спектралното съдържание.

Това е част от областта на психоакустиката, която изучава връзката между измеримите акустични стимули и слуховото възприятие.

Два звука с еднакво измерено ниво на звуково налягане могат да имат различно качество и да се възприемат с различна натрапчивост, когато се различават по честотно съдържание, продължителност, модулация или тонален характер.

Това разграничение е особено важно при оценката на помпи, компресори, трансформатори, вентилационни системи, промишлени машини и нискочестотен шум от околната среда.



Какво е дължина на вълната

Дължината на вълната описва физическото разстояние, което заема един пълен вълнов цикъл.

Връзката е:

Дължина на вълната = скорост на звука ÷ честота

При температура около 20°C скоростта на звука във въздуха е приблизително 344 метра в секунда според UK National Physical Laboratory.

Това дава няколко полезни практически примера:

• При 100 Hz дължината на вълната е приблизително 3,44 метра.
• При 1000 Hz дължината на вълната е приблизително 0,344 метра.
• При 10 000 Hz дължината на вълната е приблизително 34 милиметра.

Тези стойности обясняват много от предизвикателствата при акустичния дизайн.

Вълна с честота 100 Hz може да има размери, сравними с цялото помещение. Затова тънка декоративна акустична пяна има ограничено влияние върху толкова дълга вълна. Контролът на ниските честоти обикновено изисква значителна дебелина на звукопоглъщащия слой, настроени акустични системи, внимателно позиционирани бас трапове, структурно отделяне или промени в геометрията на помещението.

По-високите честоти имат по-къси дължини на вълната и взаимодействат ефективно със сравнително тънки порести звукопоглъщащи материали.

Дължината на вълната влияе и върху дифракцията около препятствия, интерференцията между няколко звукови източника, поведението на модалните резонанси в помещенията и разположението на микрофоните.





Скорост на звука в различни материали

Скоростта на звука зависи от механичните свойства на средата.

Във въздух при около 20°C звукът се разпространява със скорост приблизително 344 m/s. Температурата променя тази стойност. Във вода и в много твърди материали звукът обикновено се разпространява значително по-бързо, защото тяхната коравина позволява по-бързо предаване на механичната енергия.

Това има сериозни последици за акустика на сградите.

Вибрация, въведена в бетонна плоча или стоманен елемент, може да се разпространи през конструкцията и отново да се прояви като звук на значително разстояние. Затова структурно предаваният шум трябва да се контролира чрез виброизолация възможно най-близо до източника.

Типични примери включват:

• Помпи, твърдо свързани с тръбопроводи;
• Оборудване на покрива, твърдо свързано със стоманената конструкция;
• Асансьорни механизми, предаващи вибрации към стените;
• Стъпки, въздействащи на подовата плоча;
• Тонколони, предаващи басови вибрации към мебели или преградни стени;
• Механично оборудване, монтирано директно върху бетон.

Виброизолацията прекъсва този механичен път чрез еластични опори, пружини, еластомери, плаващи подове, виброизолиращи окачвачи или гъвкави връзки.



Отражение, поглъщане, предаване и пречупване

Когато звукът достигне граница между различни среди, неговата енергия може да продължи по няколко различни пътя.

Отражение

Отражението на звукова вълна възниква, когато част от падащата енергия се върне обратно в първоначалното пространство. Твърди и плътни повърхности като бетон, стъкло, камък и мазилка обикновено създават силни отражения в голяма част от чуваемия диапазон.

Отраженията влияят върху разбираемостта на речта, яснотата на музиката, реверберацията, флатер ехото и локализирането на звука.

Звукопоглъщане

Звукопоглъщащите материали преобразуват част от акустичната енергия в много малки количества топлина чрез триене и вътрешни движения в материала.

Порести поглъщатели като минералната вата работят ефективно, когато въздухът може да се движи в тяхната структура. Дебелината, плътността, разположението, въздушните кухини и честотата определят тяхната ефективност.

Предаване

Предаването на звук възниква, когато акустичната енергия възбуди разделящ строителен елемент и създаде звук от противоположната му страна.

Звукоизолационните системи контролират този процес чрез маса, еластично отделяне, затихване, въздухоплътност, поглъщане в кухините и внимателно проектиране на връзките между елементите.

Пречупване

Пречупването на звуковата вълна описва промяна в посоката на разпространение, причинена от промяна в скоростта на вълната. Температурните градиенти и атмосферните условия могат да изкривяват пътя на звука на открито.

Пречупването е особено важно при екологичната акустика и прогнозиране на шум на големи разстояния.

Затихване

Затихването на звуковата вълна описва намаляването на акустичното ниво с разпространението на звука. Геометричното разсейване, атмосферното поглъщане, бариерите, вътрешното затихване на материалите и загубите в конструкцията могат да допринасят за него.

Всеки от тези механизми изисква различна стратегия за контрол.





Резонанс и стоящи вълни

Акустичен резонанс възниква, когато звуков източник възбужда дадена система в близост до една от собствените ѝ честоти. В резултат вибрацията може да стане значително по-силна при тази честота.

Помещенията имат резонанси, наречени модове на помещението. Стени, подове, тавани, панели, въздуховоди, машини и конструктивни елементи също имат собствени честоти.

Стоящите вълни се образуват, когато падащи и отразени вълни взаимодействат и създават устойчив пространствен модел. В определени точки се формира по-високо звуково налягане, а в други – по-ниско.
Това обяснява често срещан проблем в малките помещения: басът може да звучи силно до едната стена и значително по-слабо само на кратко разстояние от нея. Преместването на високоговорителя, слушателя или измервателния микрофон може съществено да промени измерения нискочестотен отговор.

Професионалната работа по акустиката на помещенията използва размерите на помещението, честотния отговор, измерванията на затихването, позициите на слушателите и източниците и разположението на звукопоглъщащите материали, за да контролира модалното поведение.



Звуковите вълни в помещения и сгради

След като звуков източник започне да работи, в едно затворено помещение възникват хиляди отражения.

Ранните отражения достигат до слушателя малко след директния звук и влияят върху яснотата, локализацията и пространственото усещане. По-късните отражения се съчетават и образуват реверберацията.

Времето на реверберация описва колко бързо звукът затихва, след като източникът спре. BS EN ISO 3382 определя методи за измерване на параметри на акустиката на помещенията, включително времето на реверберация при различни типове пространства. Продължителната реверберация може да намали разбираемостта на речта в офиси, класни стаи, ресторанти, зали за срещи и обществени пространства. Прекалено кратката реверберация може да създаде акустично „суха“ среда, в която музиката и естествените пространствени усещания губят своята подкрепа.
Флатер ехо възниква, когато звукът многократно се отразява между подходящо разположени успоредни повърхности. То често създава бърз, метален или повтарящ се звуков характер.

Затова формата на помещението и разпределението на повърхностите са също толкова важни, колкото и общото количество звукопоглъщане.

Ефективната акустична среда зависи от връзката между:

• Обема на помещението;
• Звукопоглъщането на повърхностите;
• Геометрията на отраженията;
• Дифузията;
• Местоположението на източника;
• Местоположението на слушателя;
• Фоновия шум;
• Честотно зависимото затихване.

Системите за акустично третиране на DECIBEL използват тези принципи за контрол на реверберацията, отраженията, разбираемостта на речта, поверителността и цялостното качество на звука.



Как се измерват звуковите вълни

Професионалното измерване на звук преобразува измененията в налягането в електрически данни чрез калибриран микрофон. Шумомерът може да измерва общото ниво на звуково налягане, а честотните анализатори разделят сигнала на октавни, 1/3-октавни или по-тесни честотни ленти.

Насоките на UK Health and Safety Executive посочват измервателни инструменти, съответстващи на BS EN 61672-1 за измерване на нивото на звука.

Акустиците могат да анализират:

• Еквивалентно непрекъснато ниво на звука;
• Максимални и минимални нива;
• Пиково звуково налягане;
• Октавни или 1/3-октавни спектри;
• Време на реверберация;
• Честотен отговор;
• Импулсен отговор;
• Скорост или ускорение на вибрациите;
• Изолация от въздушен и ударен шум.

Позицията на измерване има значение. Разстоянието от звуковите източници, отраженията, границите на помещението, височината на микрофона, фоновите условия и калибрирането могат да повлияят върху резултатите.

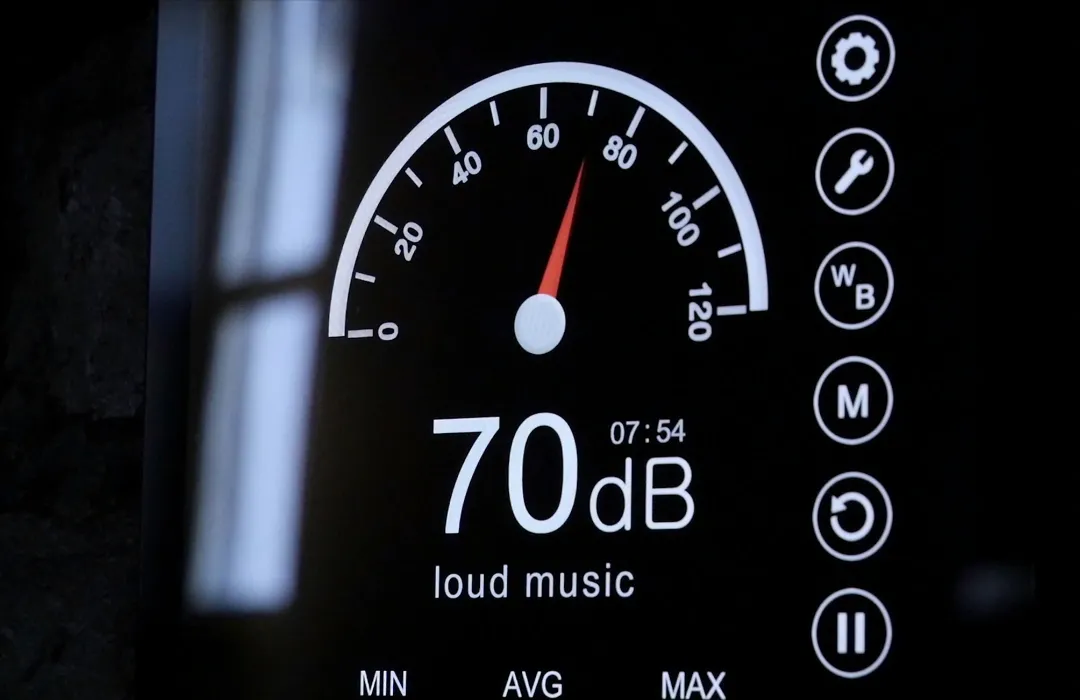

Приложенията за смартфони могат да помогнат за откриване на очевидни промени или доминиращи честоти. Оценката на съответствието и техническата диагностика обаче изискват калибрирани инструменти, контролирани процедури и правилно интерпретиране на резултатите.





Примери за звукови вълни в ежедневието

Теорията за звуковите вълни присъства постоянно в ежедневната среда:

• Речта започва от гласните струни и говорния тракт, разпространява се през въздуха, достига до ухото и предизвиква вибрации на тъпанчето. Слуховата система преобразува механичния сигнал в нервна информация.
• Музиката комбинира множество честоти, амплитуди, фази и преходни звукови събития. Отраженията в помещението променят тоналния баланс, яснотата и пространственото усещане.
• Автомобилният трафик създава шум от двигатели, гуми, въздушно съпротивление и конструктивни вибрации в широк честотен диапазон.
• Стъпките създават ударно възбуждане в подовете и могат да генерират както въздушен, така и структурно предаван звук в съседни помещения.
• Сградните инсталации генерират звук чрез вентилатори, помпи, въздушни потоци, движение на вода, двигатели, компресори и вибрации.
• Ултразвуковата образна диагностика използва честоти над нормалния диапазон на човешкия слух, за да създава диагностична информация от отразена акустична енергия.
• Подводният сонар използва излъчен звук и времето на връщане на отраженията за откриване на обекти и определяне на разстояния. Морските животни също използват ехолокация за навигация и откриване на плячка.
• Ултразвуковото почистване използва високочестотна акустична енергия в течност, за да подпомага отстраняването на замърсявания от повърхности.

Тези приложения демонстрират едни и същи основни характеристики на звуковите вълни в много различни среди.



Кога знанията за звуковите вълни стават важни

Основните знания за звуковите вълни са особено полезни в три ситуации.

Диагностициране на шумов проблем

Нискочестотното бучене изисква различен подход от предаването на високочестотна реч. Вибрация, която се усеща през пода, насочва към механичен път на предаване. Продължителното затихване след пляскане с ръце насочва към прекомерна реверберация в помещението.

Проектиране на акустично пространство

Залите за срещи се нуждаят от контролирана реверберация и поверителност на речта. Звукозаписните студиа изискват контролирани отражения и добре управляван нискочестотен отговор. Ресторантите се нуждаят от балансирана акустична среда, която подпомага разговорите, без да позволява прекомерно натрупване на шум.

Проектиране на звукоизолация

Ефективната звукоизолация зависи от честотата, масата, коравината, дълбочината на кухините, еластичните връзки, обходните пътища, отворите и качеството на изпълнение.

Тук акустичната теория се превръща в практическо инженерство. Характеристиките на звуковите вълни определят избора на материали, дебелината на системите, детайлите за изолация, методите за измерване и очакваните акустични показатели.



Често задавани въпроси

Какво точно представлява звуковата вълна?

Звуковата вълна е механично смущение, което пренася енергия през твърдо вещество, течност или газ. Във въздуха тя се разпространява основно чрез редуващи се области на сгъстяване и разреждане, създадени от вибриращ източник.

Каква е връзката между честотата и дължината на вълната?

При постоянна скорост на разпространение честотата и дължината на вълната са обратно пропорционални. По-високата звукова честота създава по-къса дължина на вълната, а по-ниската честота – по-дълга.

Какво означава амплитудата в акустиката?

Амплитудата описва големината на изменението на вълната. В практическата акустика звуковото налягане е основната измерима величина, а нивото на звуково налягане изразява това налягане по логаритмична скала в децибели.

Защо отраженията и звукопоглъщането влияят на акустиката на помещението?

Отраженията поддържат акустичната енергия в движение в помещението след пристигането на директния звук. Звукопоглъщащите повърхности намаляват част от тези отражения и времето на затихване, като подобряват контрола върху реверберацията, разбираемостта на речта и тоналния баланс.

Как стоящите вълни създават зони с прекалено силен бас?

Стоящите вълни се образуват при взаимодействие между падащите и отразените звукови вълни. При определени честоти на помещението в някои точки възникват силни максимуми на звуковото налягане, а в други – значително по-слаби области. Това води до неравномерен нискочестотен отговор.

Каква е разликата между въздушен и структурно предаван звук?

Въздушният звук се разпространява през въздуха, преди да достигне до приемника или да възбуди строителен елемент. Структурно предаваният звук навлиза в твърда конструкция под формата на вибрация и може да се разпространява през подове, стени, греди, тръби и други свързани елементи.

Как температурата влияе на скоростта на звука?

Температурата променя скоростта на звука във въздуха. При около 20°C UK National Physical Laboratory посочва стойност приблизително 344 m/s, като точната скорост се променя според условията на средата.

Кога трябва да потърся специалист акустик?

Професионалната акустична оценка е особено полезна, когато шумът преминава между помещения или отделни имоти, когато нискочестотните проблеми продължават, разбираемостта на речта остава лоша, вибрации се предават през конструкцията или проектът изисква измерими акустични характеристики. Акустичният специалист може да идентифицира водещите честоти и пътищата на предаване, преди да бъде определено подходящото решение.



Източници и технически референции

1. National Physical Laboratory (NPL), Sound Pressure Level and Intensity Level
   Обхваща звуковото налягане, звуковия интензитет, референтното налягане от 20 µPa, акустичния импеданс и скоростта на звука във въздуха при 20°C. https://resource.npl.co.uk/acoustics/techguides/concepts/spl.html
2. National Centre for Biotechnology Information, How We Hear: The Perception and Neural Coding of Sound
   Предоставя техническа информация за човешкото слухово възприятие, чувствителността към различни честоти, височината на тона и приблизителния диапазон на човешкия слух от 20 Hz до 20 000 Hz. https://pmc.ncbi.nlm.nih.gov/articles/PMC5819010/
3. National Physical Laboratory, Decibel Scale
   Обяснява логаритмичната скала в децибели, акустичния интензитет, нивото на звуково налягане и връзката между акустичното налягане и интензитета. https://resource.npl.co.uk/acoustics/techguides/concepts/dbscale.html
4. National Centre for Biotechnology Information, Information About Hearing, Communication, and Understanding
   Предоставя допълнителна информация за честотата, височината на тона, диапазона на слуха, разпространението на звука и влиянието на температурата и средата върху скоростта на звука. https://www.ncbi.nlm.nih.gov/books/NBK20366/
