Проектиране на ефективни акустични корпуси за промишлени машини

Нивата на шум в промишлена среда често надвишават допустимите нива поради непрекъснатата работа на тежко оборудване, като компресори, охладители, генератори и машини за рязане. Това оборудване често произвежда нива на шум, надвишаващи 85 децибела (A). dB(A) е претеглена скала за децибели, която отразява чувствителността на човешкото ухо към различни честоти, което я прави по-полезна при оценката на това как се възприема звукът и неговата потенциална опасност.

Дългосрочното излагане на нива на звук над 85 dB(A) се счита за опасно за слуха ни. При 90 dB(A), незащитеното излагане не трябва да надвишава 8 часа на ден. Допустимото време на излагане намалява наполовина за всеки 3 dB(A) увеличение. Загуба на слуха, предизвикана от шум (NIHL), може да е резултат от продължително излагане на шум. Това е трайно и необратимо състояние, причинено от увреждане на кохлеарните власинкови клетки на вътрешното ухо.

Физиологичните ефекти надхвърлят слуха. Хроничното излагане на шум е научно свързано с по-високи нива на кортизол, повишено кръвно налягане, изтощение и отслабена имунна система. Управлението на шума е от решаващо значение в сектори, които ценят оперативната безопасност и задържането на персонала. Инсталирането на акустични ограждения около оборудването, излъчващо шум, е една от най-простите и ефикасни техники за намаляване на вредното излагане при източника му.



Регулаторен натиск и изисквания за съответствие



Глобалните стандарти за безопасност на труда налагат строги ограничения върху излагането на шум на работното място. Тези разпоредби са предназначени да защитават слуха на работниците, да осигуряват безопасни условия на труд и да държат работодателите отговорни. Ключови рамки включват:

Европейски съюз - Съгласно Директива 2003/10/ЕО работодателите трябва:

• Вземете мерки, когато дневното или седмичното излагане на шум достигне 85 dB(A).
• Уверете се, че експозицията никога не надвишава 87 dB(A), след като вземете предвид защитата на слуха.
• Приложете мерки като звукоизолация, изолация или контрол на графика, след като тези прагове бъдат достигнати.

Обединено кралство - Съгласно Регламента за контрол на шума на работното място , съобразен със законодателството на ЕС:

• Долна стойност на експозиция за предприемане на действие: 80 dB(A).
• Горна стойност на експозиция за предприемане на действие: 85 dB(A) - работодателите трябва да намалят експозицията или да осигурят лични предпазни средства.
• Гранична стойност на експозиция: 87 dB(A), като се вземат предвид средствата за защита на слуха - не трябва да се превишава.

Съединени щати (Администрация по безопасност и здраве при работа) - Съгласно OSHA 29 CFR 1910.95 :

• Допустимата граница на експозиция (PEL) е 90 dB(A) за 8-часова смяна.
• Нивото за действие започва от 85 dB(A) и задейства програми за опазване на слуха, мониторинг и обучение.

Неспазването на тези стандарти може да доведе до глоби, спиране на предприятия и дългосрочни щети за репутацията. По-важното е, че контролът на шума в околната среда все повече се разглежда като част от социалната и регулаторна отговорност на компанията. Инсталирането на правилно проектирани звукоизолиращи заграждения е един от най-ефективните начини за спазване на изискванията, защита на служителите и избягване на скъпи модернизации в бъдеще.





Предизвикателства пред производителността и комуникацията



Акустичната среда влияе пряко върху когнитивните и оперативните показатели. Прекомерният фонов шум нарушава разбираемостта на речта, особено в честоти между 500 Hz и 4000 Hz, където комуникацията на хората е най-ефективна и ясна. Това може да причини смущения в координацията на работния процес, особено в среди с висока производителност, като например монтажни линии или цехове за машини с ЦПУ.

Човешкият мозък трябва да работи по-усилено, за да филтрира съответните слухови сигнали от шумен фон, което води до по-бърза умствена умора. Изследване, публикувано в Journal of Applied Psychology, показва, че високият околен шум значително намалява точността на задачите и работната памет в индустриална среда.

Звукоизолацията с правилно проектирани заграждения помага за изолиране на източници на високи децибели, без да се нарушава работният процес. Чрез поставяне на перфорирани метални панели около машините или използване на мобилни завесни бариери за гъвкави конфигурации, съоръженията могат едновременно да поддържат оперативна ефективност, безопасност и съответствие.
По-добрата комуникация също така увеличава времето за реакция при извънредни ситуации, което прави доброто управление съществен елемент в цялостните стратегии за справяне с риска.



Кои са основните източници на шум и стратегии за контрол



Проектирането на ефективно акустично заграждение изисква задълбочено разбиране на източниците на шум. В индустриални условия не всички машини произвеждат шум по един и същи начин и основният източник може да не е очевиден в началото. Компресорите, охладителите, трансформаторите и генераторите произвеждат различни звуци, които се влияят от вибрации, турбуленция на въздуха, механично триене и ехо, предавано от конструкцията.

Първата стъпка е да се извърши оценка на шумовото картографиране , което често се прави с шумомери или по-сложни анализатори в реално време, за да се запишат общите нива на децибели и целият честотен диапазон на емисиите от специфични части на машината. Абсорбиращите материали, например, са по-добри в намаляването на средните честоти над 2000 Hz. От друга страна, нискочестотният шум под 250 Hz, който е често срещан в тежкото механично и въртящо се оборудване, изисква масово тежки бариери и методи за затихване поради по-дългите си дължини на вълните и повишеното проникване на енергия.

В много случаи най-проблемните емисии идват от вторични източници, като например вибрации, предавани през монтажните рамки, или изтичане на звук по въздух през вентилационни отвори. Поради тази причина инженерите трябва да разграничават два вида шум.

• Въздушен шум - преминава директно през отвори или тънки прегради.
• Структурен шум - предава се чрез физически контакт с подове, стени или до оборудване.

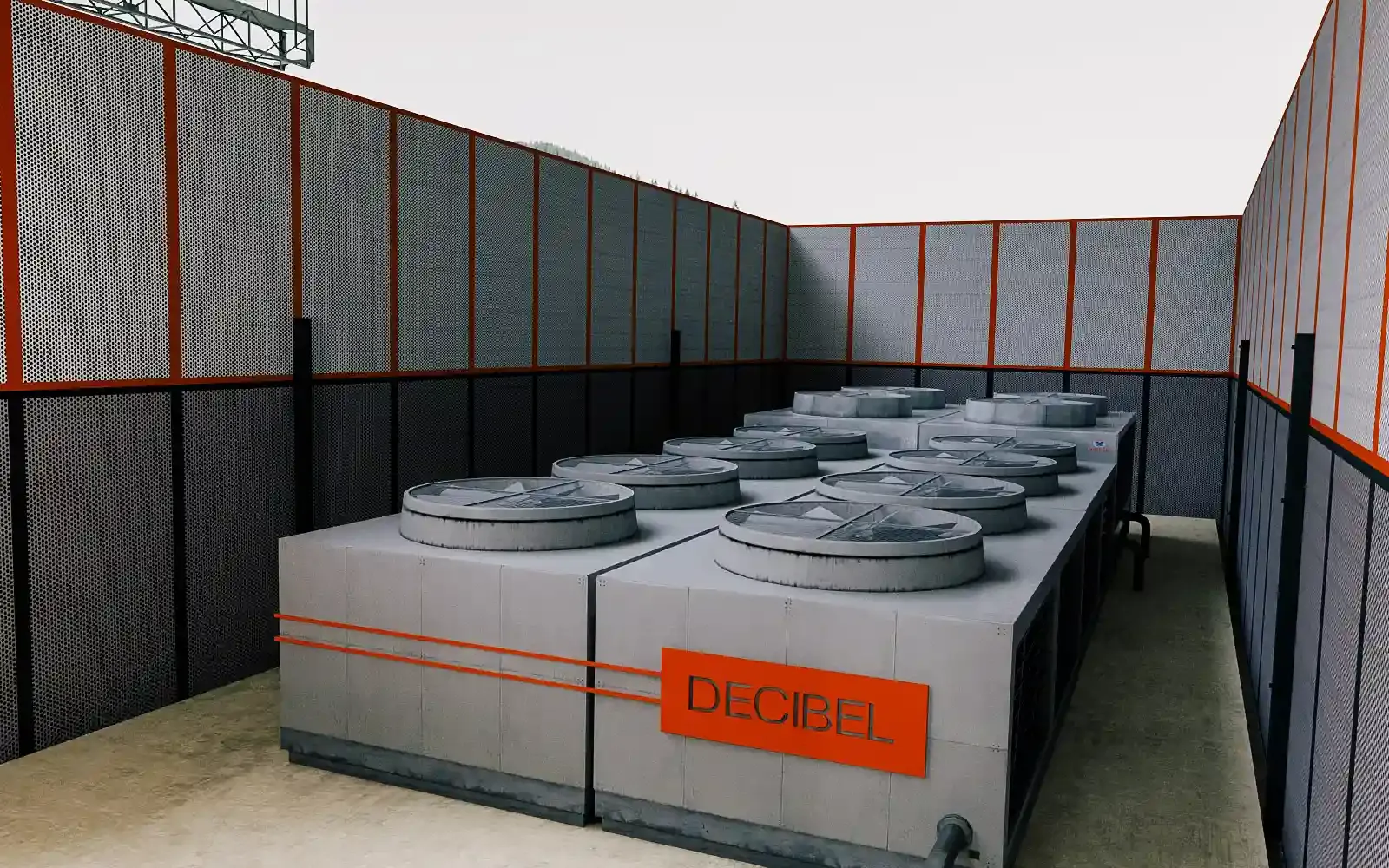

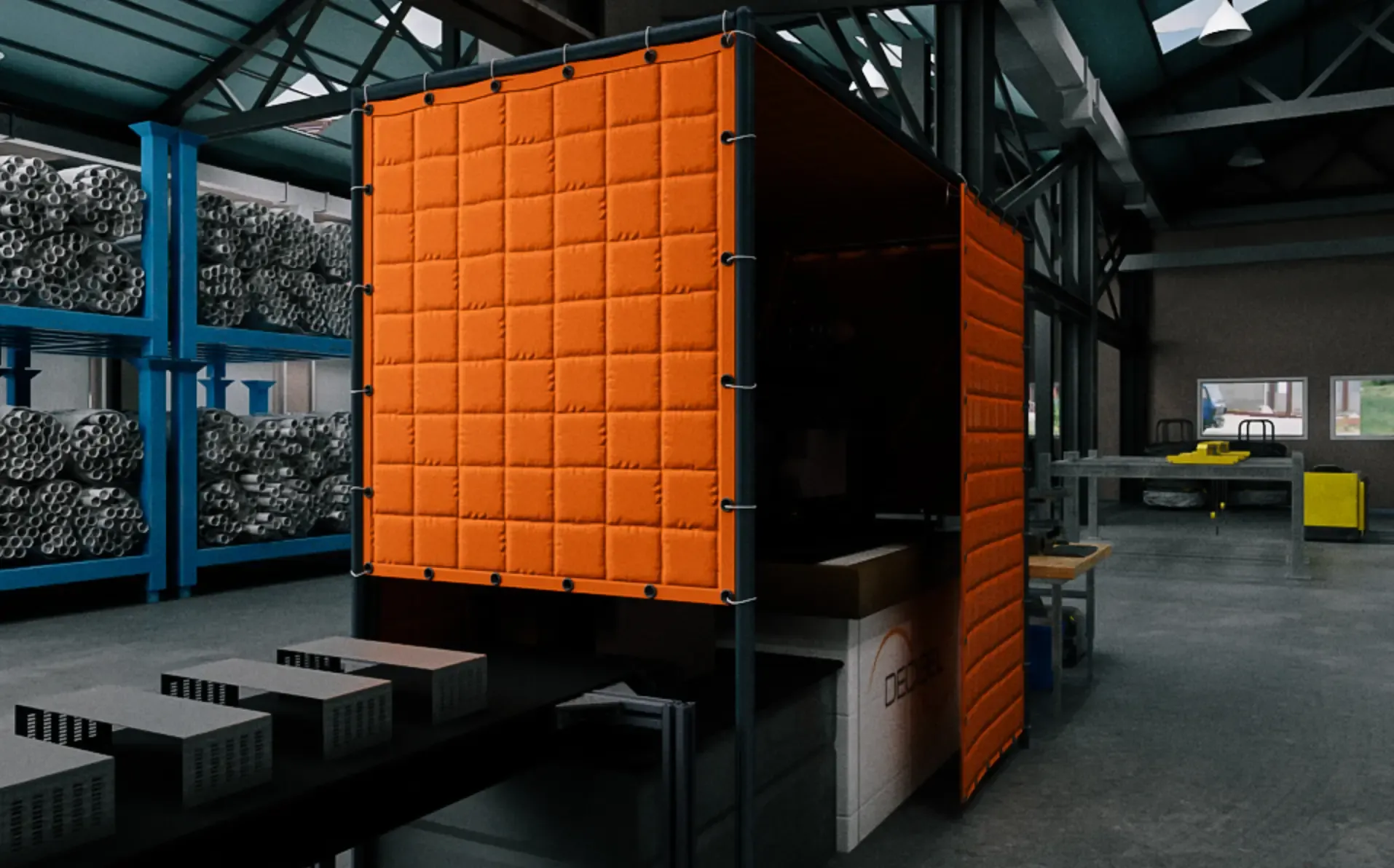

Това разграничение води до две различни стратегии за контрол. Въздушният шум обикновено се намалява с помощта на абсорбиращи облицовки. Например, перфорираните PZP™ панели на DECIBEL или звукоизолиращите завеси DBB . От друга страна, структурният шум трябва да се контролира при източника чрез изолационни опори, разделителни съединения и рамкиране на заграждения с амортизация на вибрациите. Пренебрегването на това разграничение често води до скъпоструващо преработване, тъй като понякога визуално завършените заграждения все още могат да изпускат нежелана механична енергия.





В DECIBEL изграждането на заграждение започва със специфична за обекта акустична диагностика. Екипът от инженери моделира разпространението на шума в три измерения, отчита реверберацията в околните конструкции и локализира критични пътища за течове. Например вентилационни отвори или споделени структурни опори. Това позволява крайното решение да се насочи както към директни емисии, така и към отразен или свързан шум, като по този начин се гарантира измеримо намаляване на нивата в dB и съответствие със стандартите на работното място.

Контролът на шума се състои в разработване на правилните интервенции в правилните точки на системата, въз основа на това как и къде се разпространява шумът.



Избор на правилните материали за звукоизолация и абсорбция



Производителността на всяко индустриално звукоизолирано заграждение се определя от неговия дизайн и конструкция, както и от физическите свойства на използваните материали. Ефективният контрол на шума се състои от два основни подхода: звукопоглъщане и звукоизолация. Най-ефективните заграждения комбинират двете, използвайки многослойна материална структура, персонализирана към шумовия профил на машината.

Минералната вата, меламиновата пяна и полиестерът с висока плътност са примери за порести, влакнести материали, използвани за абсорбиране на звук. Тези материали действат чрез превръщане на звуковата енергия в топлина чрез вътрешно триене, особено при средни и високи честоти. В индустриалните звукоизолационни кутии тези абсорбиращи сърцевини обикновено се поставят зад перфорирани повърхности, които позволяват на звуковите вълни да преминават, като същевременно предпазват материала от физически повреди. Перфорираните стоманени панели PZP™ на DECIBEL са специално изработени по този начин. Те имат поцинкована стоманена предна част с прецизни перфорации, която е поддържана от вътрешен абсорбиращ слой за намаляване на натрупването на въздушен шум вътре в кутията.

Абсорбцията, от друга страна, е значително по-неефективна срещу нискочестотен шум. Звукът под 250 Hz, като например бръмченето от огромни двигатели или генератори, има по-дълги дължини на вълната и повече енергия, което го прави труден за абсорбиране, но лесен за предаване. Тук звукоизолацията е от решаващо значение. Това изисква използването на твърди, непорести материали като стоманени листове, алтернативи на оловото като винил с масово натоварване или композитни бариерни панели. Идеята зад това е проста: според закона за масата в акустиката, всяко удвояване на повърхностната маса води до приблизително 6 dB допълнителни загуби при предаване на звук. На практика по-тежките стени намаляват шума.

В стенните конструкции често се вграждат амортисьорни обработки, за да се предотврати вибрациите на тези плътни панели и превръщането им във вторични източници на звук. Това може да включва ограничено слоесто амортисьорно покритие, при който се използват вискоеластични материали, поставени между твърди плочи, за да се абсорбира вибрационната енергия. За приложения, включващи тежко въртящо се оборудване, този елемент може да има значително влияние върху общите шумови характеристики.

Добре проектираният корпус не се основава на един-единствен материал. Вместо това, той използва многоетапен подход, с масивни слоеве за звукоизолация, порести сърцевини за абсорбиране и демпфериращи слоеве за намаляване на структурния резонанс. Всеки материал има уникална роля за намаляване на въздушния и структурния шум.





Инженерство за реални условия



Дори най-акустично оптималните материали и теоретични проекти са неефективни, ако корпусът се повреди в реални условия. Индустриалната звукоизолация включва изграждането на корпуси, които могат да издържат на враждебни условия, да понасят вибрации, да позволяват оперативен достъп и да осигуряват постоянно потискане на шума.

Структурна цялост

Индустриалните корпуси трябва да са достатъчно твърди, за да издържат на деформация, особено когато са подложени на вентилатори с високо налягане, механични удари или термично разширение. Гъвкавите или лошо закрепени корпуси могат да развият пролуки и резонансни режими, което значително намалява тяхната ефективност. DECIBEL изгражда всички корпуси с подсилени рамки и покритие от дебела стомана или композитен материал, за да гарантира структурна стабилност и акустични характеристики във времето.

Изолация на вибрациите

Структурният шум може да преминава директно през физическите връзки между машините и корпусите. Това може да преодолее дори най-модерните технологии за звукоизолация. За да се справи с това, важни точки на контакт, като например подови опори, прониквания на тръби и общи структурни компоненти, трябва да бъдат разделени чрез антивибрационни опори, здрави уплътнения или системи с плаващ под. Без тези специфики корпусите могат да се превърнат в продължение на машината, генерирайки шум, вместо да го намаляват.

Вентилация и достъп

Много заграждения се провалят по отношение на вентилацията и достъпа. Машините се нуждаят от въздушен поток, за да се избегне прегряване, а работниците по поддръжката се нуждаят от лесен достъп за обслужване. Всеки въздушен вход, сервизен люк или подвижен панел обаче представлява потенциална акустична слаба точка. Решението е да се инсталират акустично обработени вентилационни системи, които често използват вътрешностенни канали с различни извивки или шумозаглушители, за да се намали шумът, без да се намалява въздушният поток. Вратите и панелите трябва да могат да се заключват, за да се поддържа плътно уплътнение по време на работа. Пантите, заключващите механизми и шевовете трябва да бъдат проектирани за удобство и за поддържане на акустичната цялост на заграждението.

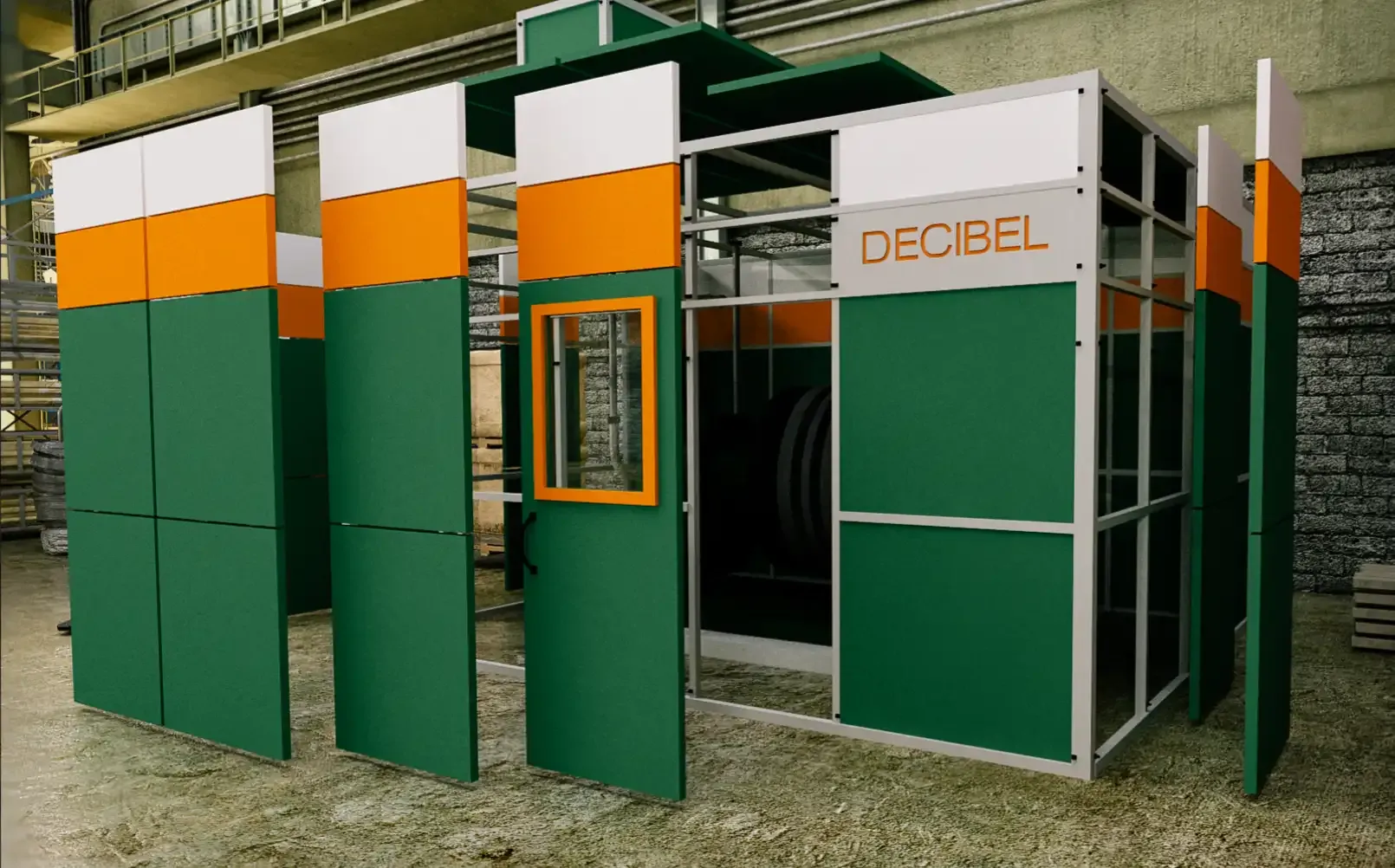

Корпусите на DECIBEL са създадени с всички тези реалности. Вратите са подсилени и уплътнени, вентилацията е интегрирана с настроени шумозаглушители , а панелите са модулни за лесно отстраняване, като същевременно се запазва производителността. Външните инсталации включват устойчиви на атмосферни влияния покрития и топлоизолация, без да се прави компромис с обещаното намаляване на шума.



Осигуряване на съответствие и дългосрочна производителност



Звукоизолиращите заграждения са ефективни само ако продължават да отговарят на стандартите за безопасност и ограниченията за шум във времето. В промишлени условия, където прекомерният шум може да доведе до увреждане на слуха и правни санкции, краткосрочното или частично решение просто не е достатъчно.

Повечето индустриални разпоредби, като тези в ЕС и САЩ, са определили строги ограничения за това колко шум могат да бъдат изложени работниците. Обикновено те го ограничават до 85 dB(A) за 8-часова смяна. Но това не е всичко. Тези стандарти изискват от компаниите да предприемат действия, преди да бъде достигнат този лимит и след като нивата на околния шум започнат да се доближават до него. Това означава, че вашето решение за звукоизолация трябва да продължи да работи, дори когато оборудването остарява, машините се местят или дори ако се добавят нови източници на шум.

Ето защо е толкова важно да се мисли дългосрочно, когато се вземат тези решения. Абсорбиращите материали могат да се утаят или износят. Уплътненията на вратите и панелите за достъп могат да се разхлабят с времето, което ще позволи на звука да изтича през пролуките. Ако корпусът не е изграден от издръжливи материали и инженерни детайли, производителността ще спадне, а с това и съответствието с изискванията и безопасността на работното място.

За да се гарантира съответствие, съоръженията трябва да извършват измервания на шума преди и след, в идеалния случай включващи честотен анализ. В някои предприятия редовната оценка се изисква по закон, а записаните данни за производителността помагат при одити и оценки на риска.

С промяната на разположението на фабриките или добавянето на нови машини с течение на времето, загражденията трябва да се развиват едновременно с това. Ето защо DECIBEL създава модулни системи, които могат да се променят или разширяват, без да се разглобява всичко, което е доста удобно. Това намалява дългосрочните разходи, като същевременно помага за контрол на шума дори в непредсказуеми ситуации.





Проектирането на ефективно звукоизолиращо заграждение изисква повече от просто облицоване на стени с изолация. То изисква задълбочено разбиране за това как се разпространява шумът, какви материали всъщност работят и как да се изградят системи, които работят надеждно в промишлени условия. От защитата на работниците и спазването на законовите стандарти до подобряването на производителността на работното място, правилната звукоизолация е от съществено значение в инженерството.

Отвъд фабриката, интелигентният контрол на шума защитава околните общности и укрепва репутацията на компанията за отговорна работа. Когато е направено правилно, добре изграденото заграждение намалява децибелите, риска, времето за престой и дългосрочните разходи за вашата компания.

Ако планирате нова инсталация или имате нужда от надграждане на текущата си система за контрол на шума, нашият екип в DECIBEL е тук, за да ви помогне.

Разгледайте персонализирани решения за звукоизолация, създадени да отговорят на вашите точни индустриални нужди.
