Как да проектирате лаборатории за звукоизолация, вибрационна изолация и контрол на шума

Прецизността е от решаващо значение в лабораториите и тестовите центрове. Когато работят с чувствителни инструменти, провеждат изследвания с висок риск или калибрират оборудване, специалистите са наясно, че дори малки количества нежелан шум могат да повлияят на резултатите, да нарушат процесите и да компрометират целостта на данните. Въпреки това, много съоръжения не успяват да признаят значението на звукоизолацията в лабораторни среди.

Ефективното намаляване на шума е ключов компонент на ефективния дизайн на лабораторията. То осигурява прецизност при измерване, предпазва деликатните инструменти от вибрационни смущения, подобрява концентрацията и улеснява ясна комуникация между служителите. Тъй като тестовите и изследователските среди стават все по-сложни, а оборудването - по-чувствително, изискването за точен акустичен контрол само се е увеличило през последните години.

Решенията за звукоизолация трябва да бъдат персонализирани, изградени да издържат дълго време и изградени въз основа на задълбочено разбиране за това как шумът се разпространява и взаимодейства със строителните конструкции. Това се отнася за различни сектори , като медицински изследователски лаборатории, електронни съоръжения, както и автомобилни и аерокосмически тестови центрове.



Защо звукоизолацията е критична в лабораторни и тестови среди



Във всички лаборатории и изпитвателни съоръжения се изисква прецизност. Прецизността обаче зависи от много фактори, като например калибриране на оборудването или разпоредби за чисти помещения, както и акустичен контрол. Неконтролираният шум, дори на ниски нива, може да наруши процесите, да навреди на показанията и да създаде ненужна опасност на места, където надеждността е от голямо значение.

Въздействие върху инструментите и точността на тестовете

• Въздушните или структурните вибрации могат да повредят чувствително лабораторно оборудване, включително осцилоскопи, микроскопи, спектрометри и калибровъчни стендове.
• Нискочестотният шум и вибрации в електронните и инженерните лаборатории могат да изкривят показанията на сигнала и да нарушат механичните допустими отклонения.
• Микровезните и аналитичните инструменти във фармацевтичните или биохимичните лаборатории могат да открият смущения от външен шум или вибрации, което води до количествено измерими различия в резултатите от тестовете.

Шумът от околната среда има незабавни последици в съоръженията, където се провеждат акустични, вибрационни или екологични тестове. Ако тестовата среда не е правилно изолирана от външни източници на шум, като например ОВК системи, механично оборудване или околни работни места, измерванията могат да бъдат повлияни.

Това е от решаващо значение за лабораториите, които се стремят към акредитация по ISO/IEC 17025 , който гласи, че околните условия, като шум и вибрации, не влияят на валидността или възпроизводимостта на резултатите. Неспазването на контрола върху тези променливи може да подкопае достоверността на резултатите и способността на лабораторията да отговаря на международните изисквания.



Влияние върху работата на персонала

Хората са засегнати от шума. Според проучване, публикувано в The Journal of Environmental Psychology , излагането на фонов шум намалява фокуса, увеличава когнитивното натоварване и намалява точността при задачи, изискващи внимание. В лаборатории, където ежедневно се изискват обширен анализ и строг процедурен контрол, това води до по-високи нива на грешки, по-бавна производителност и по-често психическо изтощение на служителите.

Ясната вербална комуникация е изключително необходима и в споделени лабораторни среди, най-вече при провеждане на съвместни изследвания или процеси, критични за безопасността. Реверберацията или фоновият шум от оборудването могат да затруднят координацията и да увеличат възможността за неправилна комуникация, което е значителна опасност в ситуации с висок залог.



Как да идентифицираме и изолираме източниците на шум



Първо, ефективната и ефикасна звукоизолация в лаборатория започва с ясно разбиране откъде идва шумът и как се разпространява в пространството. Без тези стъпки за проверка, дори висококачествените материали и внимателното строителство може да не успеят. В повечето лабораторни условия шумът се разпространява по два основни пътя: въздушен и структурен.

Въздушен шум срещу структурен шум



• Въздушният шум е звук, който се разпространява във въздуха. Той включва разговори, бръмчене от вентилацията, външен трафик или шум, идващ от оборудване, разположено в съседни помещения. Може да проникне през стени, врати, прозорци и въздуховоди на ОВК.

• Структурният шум се разпространява през твърди материали, като подове, тавани, стени и носещи рамки. Вибрациите от тежки машини, помпи или понякога стъпки по надземни пътеки могат да се разпространят през конструкцията на сградата и да се излъчват обратно като звук вътре в лабораторията.



И двата вида имат свои собствени проблеми, но се нуждаят от различни стратегии за контролирането им. Въздушният шум обикновено се справя чрез масова и херметична защита (звукоизолация), докато структурният шум изисква техники за изолиране и разделяне.

Кои са често срещаните източници на шум в лабораториите

• ОВК системи - Един от най-често срещаните и подценявани източници на шум. Вентилаторите, въздуховодите и вентилационните отвори генерират както нискочестотен тътен, така и високочестотен шум, често с периодични колебания, които пречат на стабилните измервания.


• Механично оборудване - Центрофуги, помпи, компресори или охладителни системи генерират както въздушни, така и структурни вибрации.


• Външни смущения - Градският трафик, съседните съоръжения, асансьорите, пешеходният поток или дори разговорите извън тестовата зала могат да проникнат вътре, ако стените или вратите не са достатъчно обработени.

Определянето дали проблемът е по въздушно-капков, структурен или и двете е от съществено значение за избора на правилния метод на лечение.



Инструменти за измерване и диагностика

Преди прилагане на каквото и да е лечение, лабораторната среда трябва да бъде анализирана с помощта на професионална диагностика. Често срещани инструменти включват:

• Шумомерите измерват стойности в dB(A) в дадено пространство, за да определят общата сила на звука.


• Вибрационни сензори откриват механичен резонанс и енергия, пренасяна от структурата.


• Спектралните анализатори в реално време предоставят визуална обратна връзка за променящите се акустични сигнатури с течение на времето.



Тези данни могат да разкрият модели и да определят точно къде корпусът, стената или подът не се представят добре. В подкрепа на тази фаза, DECIBEL предлагаизмервания на шума на място и акустични симулации , които предоставят подробни акустични профили, които да насочват проектирането.



Материали и конструкция за ефективна звукоизолация в лаборатория



За да се създаде пространство, което блокира външния шум и управлява вътрешната акустика, е важно да се прави разлика между звукоизолация и звукопоглъщане. Ето как работи всяко от тях и защо и двете са важни в прецизна лабораторна среда.

Каква е разликата между звукоизолация и звукопоглъщане

Звукоизолацията и звукопоглъщането често се бъркат, но те служат за различни цели и двете са необходими в лабораторни среди.

• Звукоизолацията блокира навлизането или излизането на звук от пространството. Използва плътни, запечатани материали, за да предотврати разпространението на въздушен шум през стени, подове, тавани и врати.


• Звукопоглъщането намалява ехото и реверберацията в помещението. Абсорбиращите материали не блокират звука, но помагат да се контролира как той се държи, след като вече е в пространството.

Звукоизолацията в лабораторния дизайн се използва за създаване на физическа изолация от околния външен шум. Това е от съществено значение за защитата на чувствителни инструменти и поддържането на тестови условия за точни резултати. От друга страна, звукопоглъщането се използва вътре в помещението, за да се създаде контролирана акустична среда, която подпомага фокуса, ясна комуникация и надеждни слухови измервания.

Често срещана грешка е прилагането на меки абсорбиращи материали като пяна или платнени панели в пространства, където е необходима действителна звукоизолация. Тези панели намаляват ехото, но правят малко, за да спрат навлизането на външен шум. За лаборатории, които изискват прецизност, и двете техники трябва да се прилагат стратегически за постигане на отлични резултати.

Справяне със стенни, подови и таванни сглобки

За да се осигури ефективна звукоизолация на лаборатория, строителните конструкции трябва да бъдат проектирани така, че да блокират, омекотяват и изолират звука във всички структурни части.

Стените трябва да бъдат изградени с материали с голяма маса, като бетон, гипсокартон с винилови слоеве с голямо натоварване или двойни греди с въздушни междини. Тези материали активно намаляват въздушното предаване и спомагат за контролиране на нискочестотните вибрации.

Подовете могат да се възползват от плаващи подови системи, които използват гумени изолатори или еластични опори под бетонни плочи. Това предпазва пода от структурните вибрации и е особено важно в лабораторни среди, занимаващи се с електроника или микробаланс.

Таваните често предават както въздушен, така и ударен шум, така че за да се справи с това, окачените акустични таванни плочки могат да абсорбират отраженията, а натоварените отзад таванни сглобки могат да блокират предаването от горните помещения или канали.

В повечето случаи, слоестата конструкция работи най-ефективно. Плътната външна обвивка блокира шума, а междина или въздушна кухина намалява предаването. Абсорбиращите материали на вътрешните повърхности се справят с отраженията. Когато вибрациите, предавани от конструкцията, са проблем, може да са необходими допълнителни изолиращи опори или пружинни системи.

Тези конструкции трябва да бъдат планирани в началото на процеса на проектиране. Промяната на каквото и да е след завършване на строителството е възможна, но често е по-сложна и по-малко ефективна.

Справяне с проникванията на врати, прозорци и ОВК системи

Без значение колко добре е построена една лаборатория, звукът все пак може да прониква през малки пролуки. Освен това, най-често срещаните слаби места са вратите, прозорците и вентилационните системи.

Вратите трябва да са с плътна сърцевина или специално изработени акустични врати. Всички лабораторни врати трябва да включват пълнопериметрови уплътнения и падащи акустични прагове, за да се предотврати разпространението на звук по краищата. Тъй като вратите с куха сърцевина или стандартните офис врати биха позволили значително изтичане на шум вътре в помещението.

Прозорците трябва да бъдат изработени от ламинирано или звукоизолиращо остъкляване. Двойното остъкляване с въздушна междина работи добре, когато се комбинира със запечатани рамки.

ОВК системите са основни пътища за разпространение на въздушен шум. Всеки въздуховод, влизащ в лабораторно пространство, трябва да включва акустични шумозаглушители или вътрешна облицовка, за да се предотврати преносът на шум. Дългите, прави въздуховоди трябва да се избягват, тъй като те позволяват на звука да се разпространява директно.

Съгласно стандартите на ASHRAE за проектиране на лаборатории , механичният шум от ОВК системите трябва да се поддържа под NC-30 (ниво на критерий за шум) в пространствата за прецизни тестове.

Персонализирани подходи за звукоизолация за различни типове лаборатории

Не всички лаборатории са изправени пред едни и същи акустични предизвикателства. Специфичният подход за звукоизолация трябва да съответства на функцията, оборудването и екологичните изисквания на пространството.

Това са три често срещани категории лаборатории, където специализираните стратегии са от съществено значение:

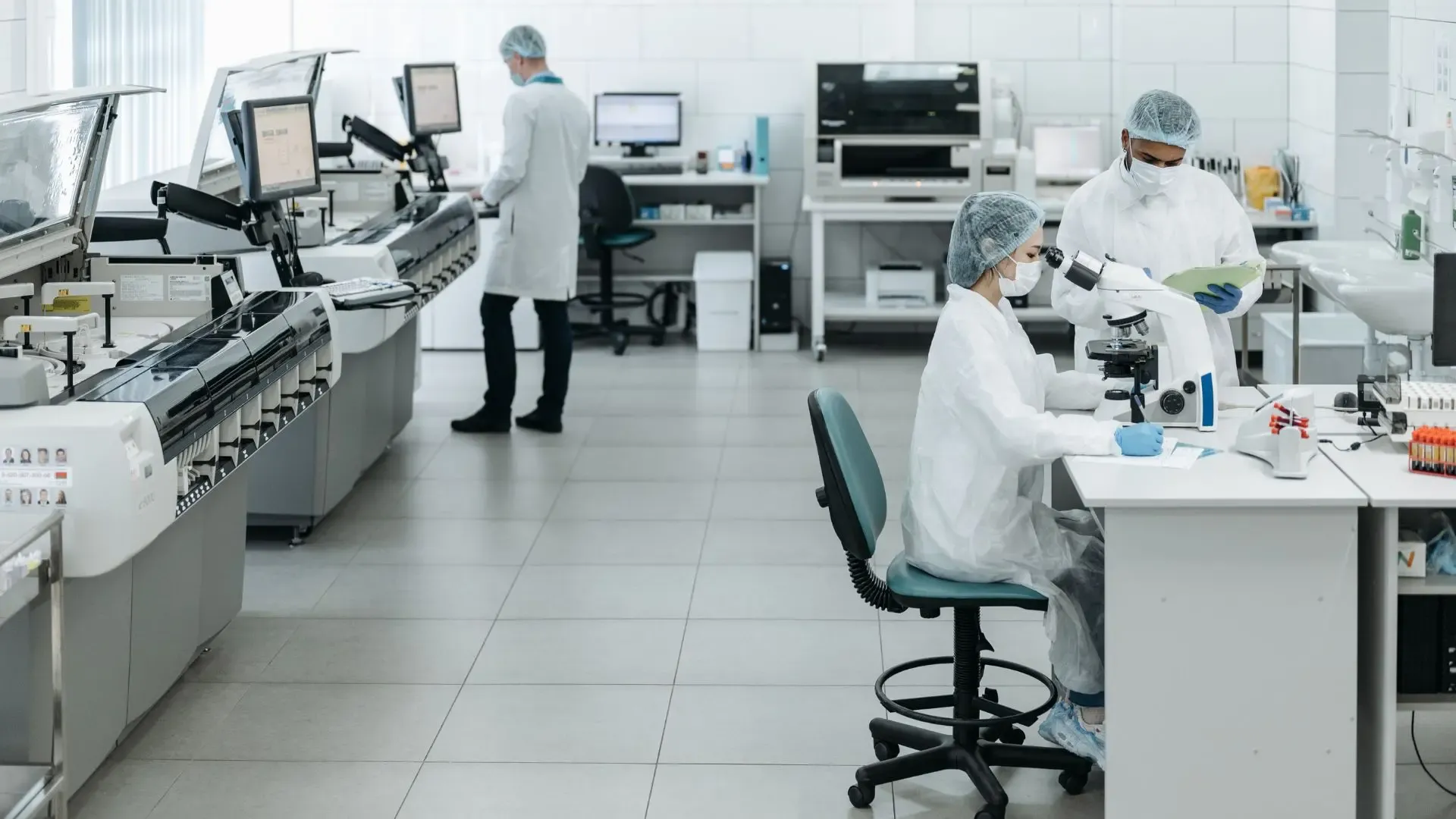

Научни и фармацевтични лаборатории

Във фармацевтичните, биомедицинските и химическите лаборатории дори леки вибрации могат да повлияят на прецизни инструменти като центрофуги, микровезни или спектрометри. Тези лаборатории често работят в стерилна среда, където стандартните акустични материали може да не отговарят на хигиенните изисквания или изискванията за химическа устойчивост.

Фокусът тук е върху изолацията на вибрациите. Оборудването трябва да се постави върху антивибрационни маси или изолирани платформи, особено когато се работи в микро- или наномащаб. Структурните предавания от съседни машини трябва да бъдат отделени чрез плаващи подове или еластомерни опори.

Стените и таваните трябва да бъдат едновременно звукопоглъщащи и съвместими с чисти помещения. Материали като химически устойчиви акустични панели, като например метални перфорирани PZP панели , композити с гладка повърхност и невлакнести абсорбатори се използват за контрол на отраженията, без да се замърсява околната среда.

Съгласно указанията на Американската фармакопея и ISO 14644 , лабораторните среди трябва да поддържат строг контрол както върху физическите, така и върху акустичните смущения, за да се гарантира целостта на данните при аналитичните тестове.



Тестови среди за електроника и инженерство

Лабораториите, работещи със сензори, схеми и измервателни устройства, са особено уязвими както към акустични, така и към електромагнитни смущения. Дори ниски нива на околен шум могат да повлияят на тестовите сигнали или да създадат грешки в калибровъчните процедури.

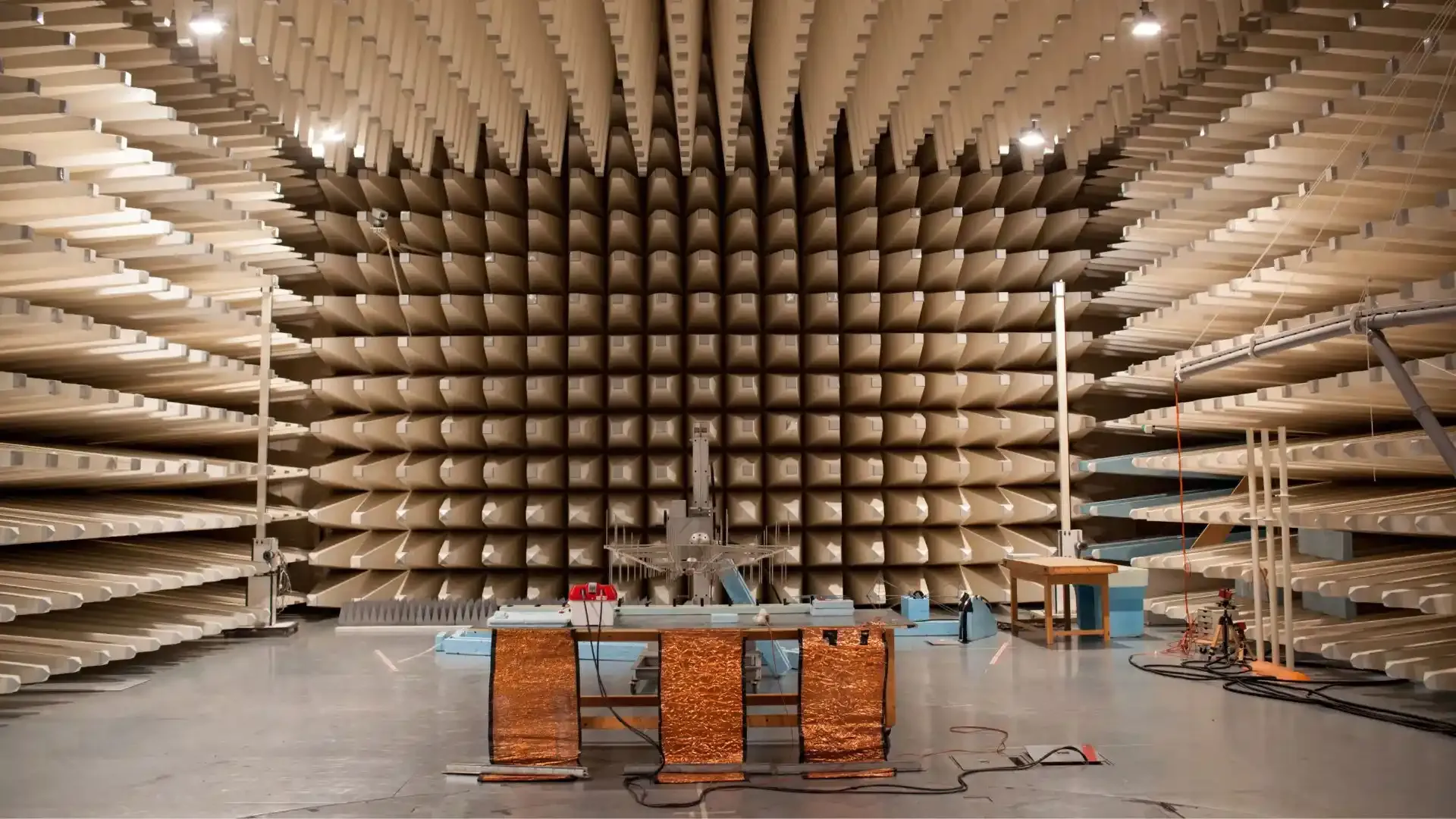

За тези среди често са необходими неехови или полуанехови камери. Тези помещения елиминират звуковите отражения и симулират условия на свободно поле. Те са идеални за тестване на аудио оборудване или оценки на електромагнитна съвместимост (ЕМС). Абсорбиращи клиновидни панели , неотразяващи подови настилки и виброизолация се използват заедно за създаване на контролирани тестови зони.

В случаите, когато трябва да се третират както шумът, така и електромагнитните смущения, екранирането се превръща в друго изискване. Акустичните обработки трябва да бъдат съчетани с материали за екраниране на EMC, като например стенни панели, блокиращи радиочестотните смущения, и проводими корпуси.

Автомобилни и аерокосмически тестови съоръжения

Тези съоръжения обикновено се занимават с мащабни машини, симулации на удари или изпитвания за механично напрежение. Предизвикателството е да се управляват огромни енергийни емисии, както във въздуха, така и в конструкциите.

Помещенията трябва да бъдат проектирани с висококачествени звукови бариери, способни да блокират звука при ниски честоти, където тестовете на двигатели или турбини генерират пикова енергия. Това изисква бетонни заграждения, дебели композитни стени и виброизолирани основи.

Вътре, реверберацията трябва да се контролира, без да се прави компромис с въздушния поток или достъпа на работниците. Звукопоглъщащи прегради и окачени панели се монтират на стратегически места, за да се намалят отраженията, без да се възпрепятстват операциите. Таваните често изискват стоманени окачени акустични панели, докато стените могат да бъдат оборудвани с удароустойчиви акустични плочки.

Структурното разделяне също е от решаващо значение. Изпитателните платформи и стойките за оборудване често се поставят върху плаващи плочи, за да се предотврати пренасянето на шум в близките зони или през основите на съоръжението.

В аерокосмическите лаборатории, особено там, където се провеждат тестове на турбини или аеродинамични тунели, тези принципи се увеличават, за да отговорят на изискванията за нива на звук над 110 dB. Често се използва стандарт като ISO 3744 за измерване и проектиране на звукоизолация.



Осигуряване на съответствие



За да се гарантира надеждната работа на лабораториите и спазването на законовите изисквания, акустичният дизайн трябва да отговаря на международните и националните стандарти. Те включват:

OSHA 29 CFR 1910.95 - Определя границите на експозиция на шум на работното място в САЩ, включително допустимите нива на експозиция и необходимите защитни мерки.

Строителни разпоредби на Обединеното кралство, одобрен документ E - разглежда подробно звукоизолацията и контрола на шума в сгради, приложим за лаборатории, интегрирани в търговски или смесени съоръжения.

Проверката трябва да се извърши чрез акустично моделиране по време на проектирането, последвано от тестове на място след монтажа. Най-важните параметри включват нивата на фонов шум, честотната характеристика и времето на реверберация. Правилното документиране на тези резултати подпомага акредитацията на лабораториите, вътрешните одити и регулаторните инспекции.





Въздушният или структурният шум може да изкриви данните, да повлияе на чувствителните инструменти и да наруши надеждността на резултатите от тестовете. Той може също така да наруши фокуса и комуникацията, увеличавайки вероятността от човешка грешка. Както бе споменато по-рано, прецизността в лабораториите се влияе от качеството на оборудването, както и от качеството на околната среда.

Ефективната звукоизолация в лаборатория изисква специализирана стратегия, която включва откриване на източници на шум, избор на подходящи материали, изграждане на високоефективни конструкции и запечатване на точки на течове. Акустичният контрол е от решаващо значение в лаборатории, които обработват деликатни измервания, като например електроника и лекарства.

Свържете се с DECIBEL , за да разгледате персонализирани решения за звукоизолация, създадени за прецизност, адаптивност и съответствие.
