Безехови камери за Полската национална метрологична служба

Преглед на проекта

Полската национална метрологична служба (GUM) възложи на DECIBEL проектирането и доставката на две от най-модерните безехови камери в Европа, разположени в град Келце, Полша. Съоръжението ще се превърне в национален еталон за прецизни измервания на звук и вибрации, подпомагайки развитието на метрологичната наука, промишлените тестове и калибрирането на медицински изделия.

В партньорство с местни изпълнители в Полша, DECIBEL проектира и инсталира както 50 Hz, така и 100 Hz безехови камери, постигайки нива на акустична изолация и вътрешна тишина от световна класа. Можете да разгледате пълния казус тук.

Инженерна тишина за науката

Тези камери са създадени за научна прецизност. В среда, където нивата на звуково налягане падат под прага на човешкия слух, дори минимална вибрация или отражение може да компрометира точността на измерването. GUM изискваше камери, които да постигат условия на свободно звуково поле и да отговарят на стандарта ISO 8253-2 за аудиометрично тестване.

Проектът изискваше тишина и пълен контрол върху звука, вибрациите и въздушния поток, превръщайки тишината в измерим научен инструмент.

Предизвикателство

Местоположението на обекта, само на пет километра от действащи кариери, представляваше сериозно предизвикателство. Камерите трябваше да бъдат изолирани както от вибрациите на земята, така и от външния шум, като отговарят на клас на вибрации V0 – най-строгия международен стандарт, допускащ движение на земята под 4 μm/s.

Изискванията на GUM включваха и постигане на нива на вътрешен шум NR5, за да се гарантира, че помещенията ще останат акустично неутрални и защитени от външни и структурни смущения.

Обхват на работата

• Проектиране и изграждане на две безехови камери (1402 m³ при 50 Hz и 319 m³ при 100 Hz)
• Изпълнение на стоманобетонна конструкция тип „кутия в кутия“
• Проектиране и монтаж на системи за изолиране на вибрации с помощта на стоманени пружини и еластомерни опори

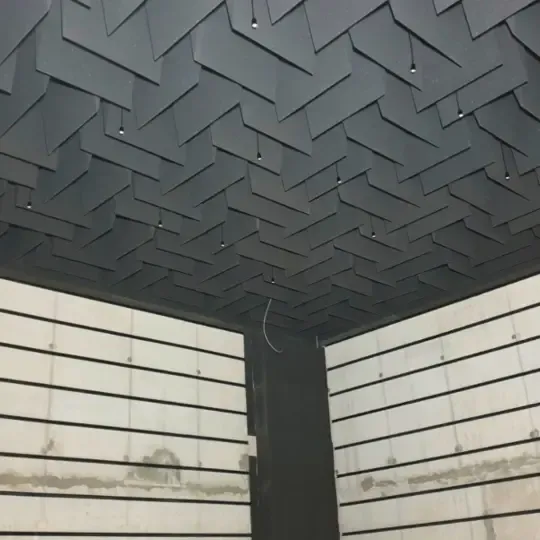

• Прецизен монтаж на полиуретанови акустични клинове (дължини 170 см и 86 см)
• Интегриране на безшумна вентилационна система с 13-метрови въздуховоди и сплит шумозаглушители
• Валидиране чрез симулации с крайни елементи и вибрационни тестове на място

Решение

DECIBEL и нейните партньори реализираха конструкция тип „кутия в кутия“, създавайки два изолирани „акустични острова“ вътре в сградата.

Камерата с честота 100 Hz е изградена върху еластомерни подложки със собствена честота 5 Hz, а камерата с честота 50 Hz използва стоманени пружини с честота 2,5 Hz, осигурявайки пълно отделяне от структурните вибрации. FEM анализът потвърди пълно съответствие със спецификациите на клиента дори при реални условия на детонация в кариерата.

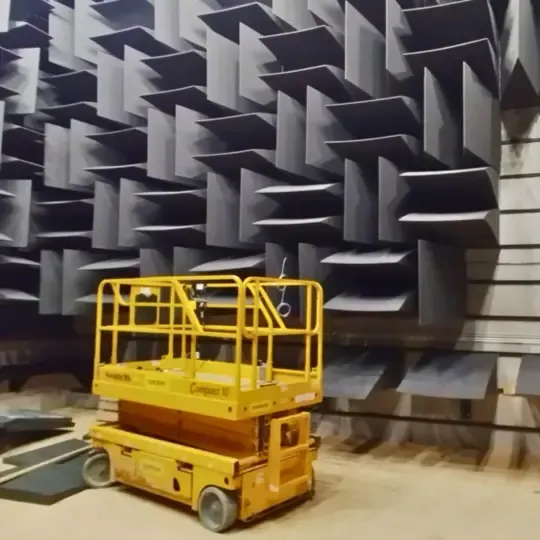

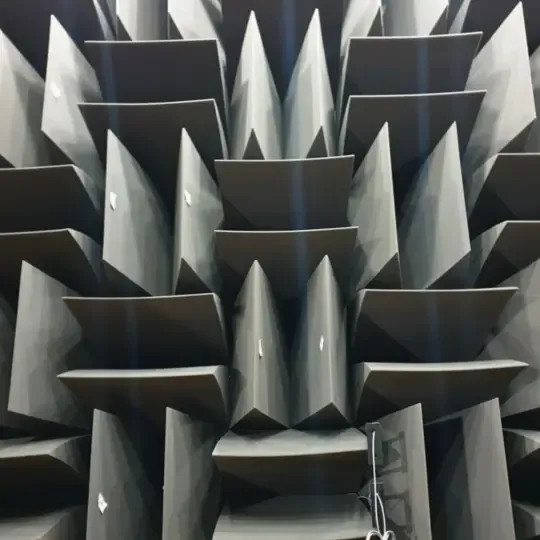

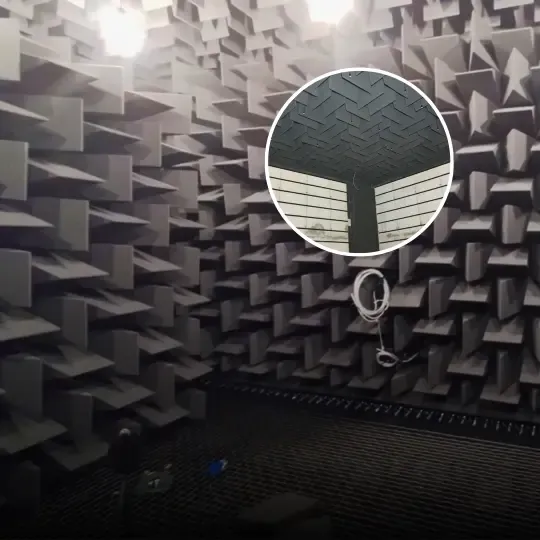

Вътре в камерите са монтирани прецизно изрязани полиетер-полиуретанови клинове с милиметрова точност, които абсорбират всички отражения и поддържат акустично поведение в свободно поле. За вентилацията са използвани специално проектирани въздуховоди с многостепенни шумозаглушители, осигуряващи въздушен поток без генериране на чуваем шум.

Резултат

Завършеното съоръжение постигна всички проектни показатели – измерен фонов шум под NR5, виброизолация над клас V0 и условия на свободно звуково поле от 50 Hz нагоре.

Безеховите камери на GUM днес се нареждат сред най-модерните акустични лаборатории в Европа, подкрепяйки национални и международни изследвания в областта на аудиологията, измерването на шума и индустриалната акустика.

Както отбелязва главният изпълнителен директор на DECIBEL, инж. д-р Цветан Недков:

„Проекти като този доказват, че тишината не е празнота - тя е прецизност, иновация и прогрес.“
