Акустичен корпус за охладители във Fabrik1230

Преглед на проекта

Съвременните покриви често носят пулса на града: механични охладители, кондензатори и вентилационни системи, които осигуряват комфорт в сградите отдолу.

Във Fabrik1230 в 23-ти район на Виена, механичният пулс от охладителната система рискуваше да смути близките офиси и жилища. Предизвикателството беше да се запази архитектурната цялост и енергийната ефективност на проекта, без да се прави компромис с акустичния комфорт.

Инженерният екип на DECIBEL се намеси, за да превърне шумната необходимост в безшумно постижение над хоризонта.

Предизвикателство

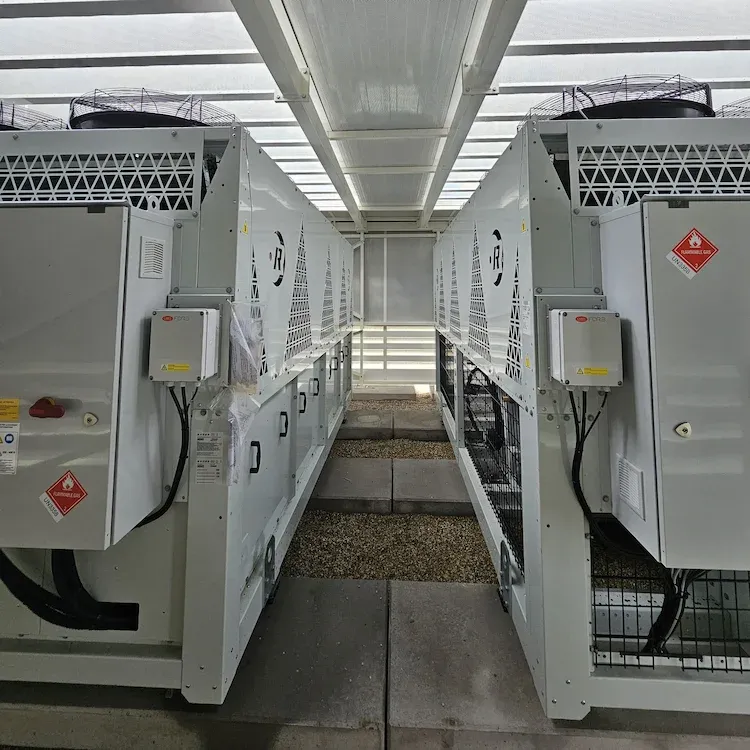

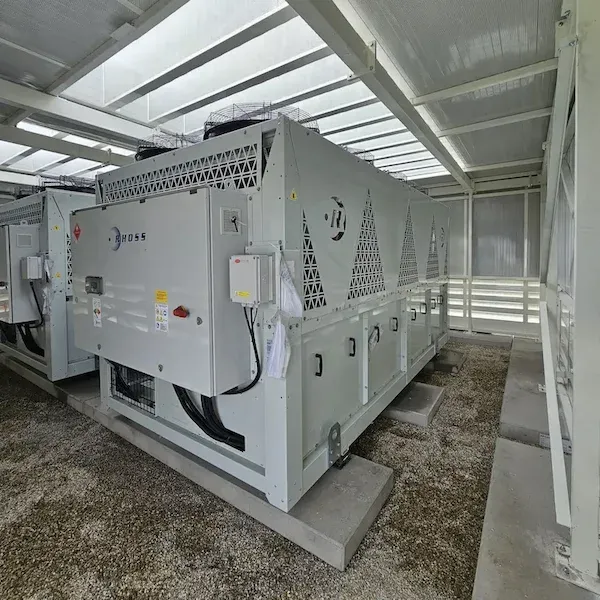

Два големи въздушни охладителя THEATU 4450 на покрива създаваха значителен механичен шум, особено нискочестотен резонанс и тонални пикове.

Първоначалните планове за тристенен корпус щяха да оставят системата уязвима за изтичане на звук и недостатъчно намаляване на шума.

Проектът изискваше цялостно преосмисляне, за да се постигне измерима тишина, като същевременно се запази въздушният поток, достъпът и структурната стабилност.

Обхват на работата

• Акустична симулация и моделиране на производителността
• Препроектиране на оригиналната концепция за заграждение

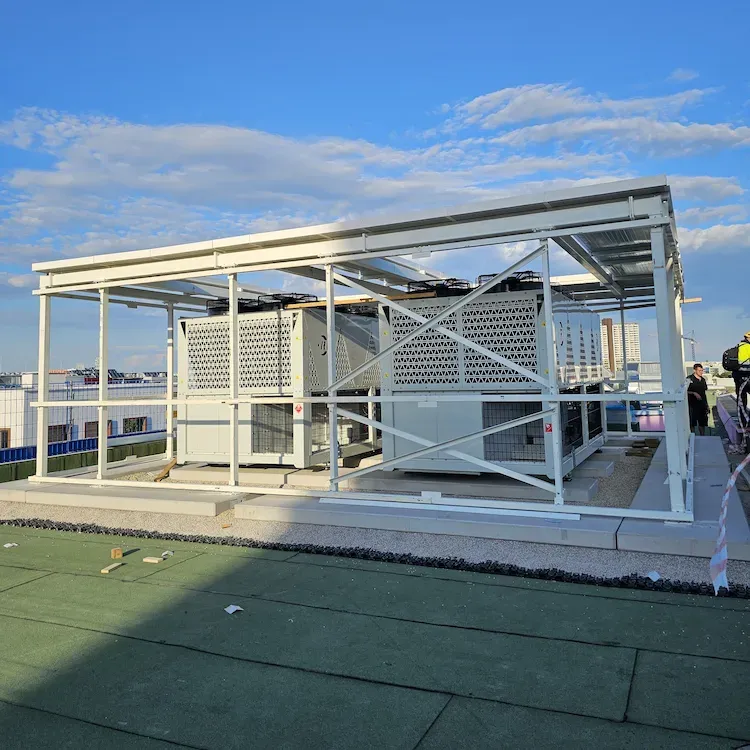

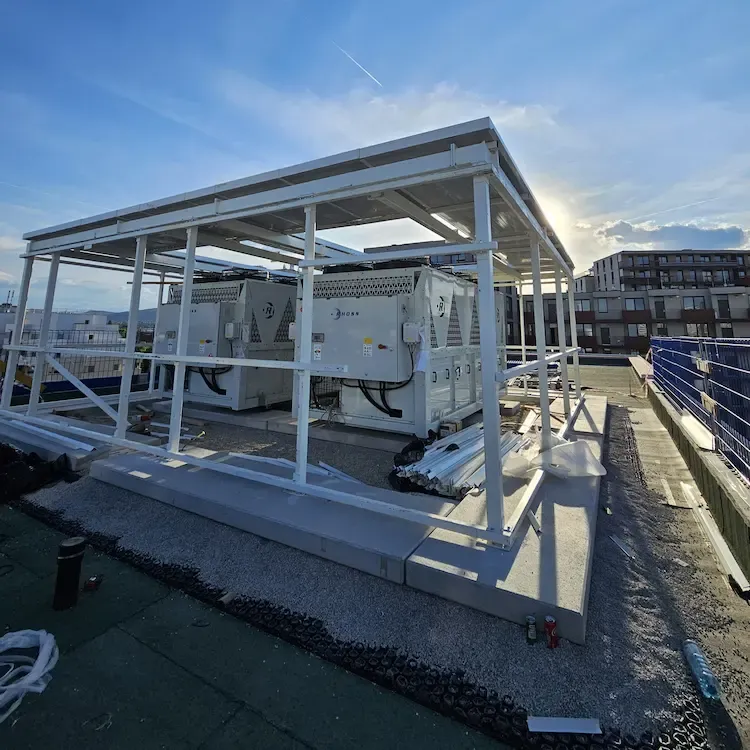

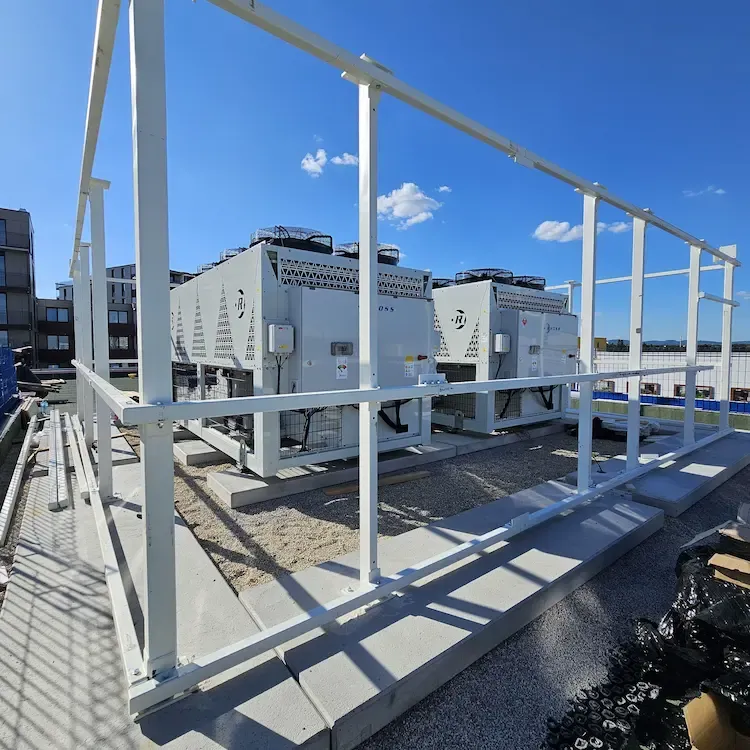

• Изработка и монтаж на напълно затворена акустична конструкция
• Интегриране на вентилационни атенюатори и акустични жалузи
• Тестване и проверка на производителността на място

Решение

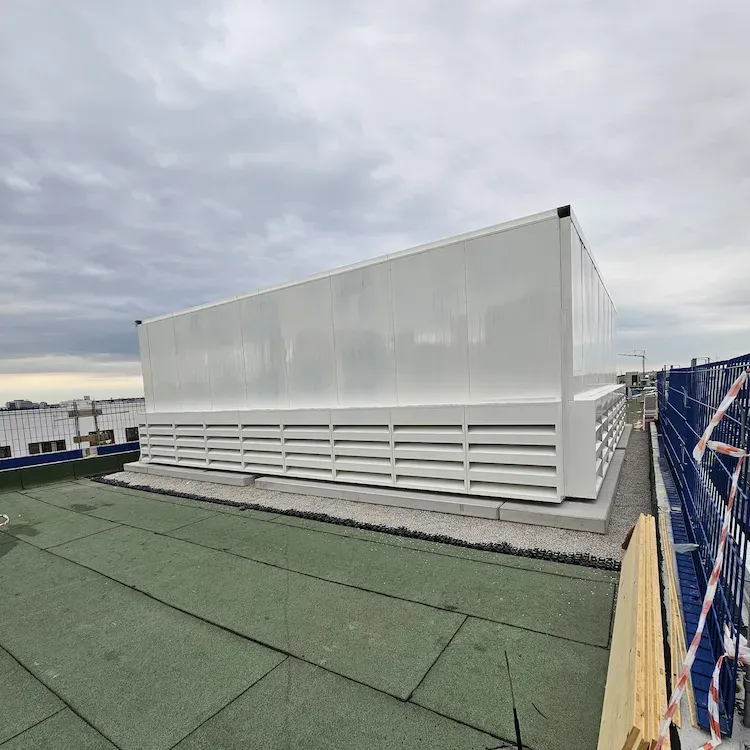

DECIBEL разработи напълно затворена акустична система, проектирана да задържа и разсейва звуковата енергия, като същевременно запазва ефективността на охлаждане.

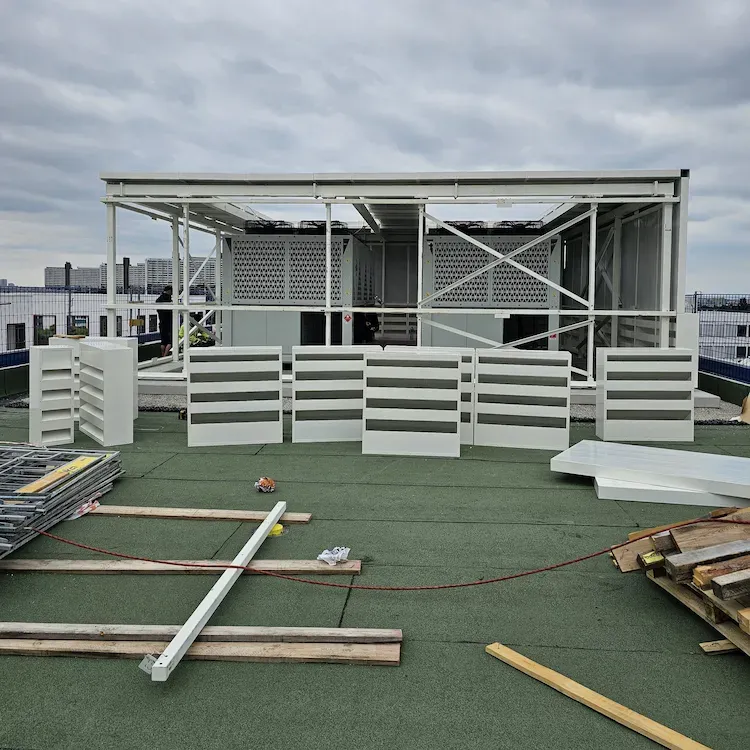

Дизайнът включваше 100 мм акустични панели PZP с плътни сърцевини от минерална вата, 600 мм атенюатори за изпускателни газове с разделителни елементи и акустични жалузи DECIBEL AL 300 на точките на всмукване и изпускане.

Използвайки 3D симулации, екипът оптимизира плътността на панелите, съотношенията на перфорация и разстоянието между ламели преди производството. Всеки сглобяем модул беше позициониран с кран с точност до милиметър, осигурявайки акустична непрекъснатост по всички съединения.

Резултат

Измерванията след инсталацията потвърдиха средно намаление от 15,8 dB(A), надхвърляйки проектните очаквания. Компресор със среден диапазон намали нискочестотния шум с до 14 dB и на практика елиминира високочестотните отражения.

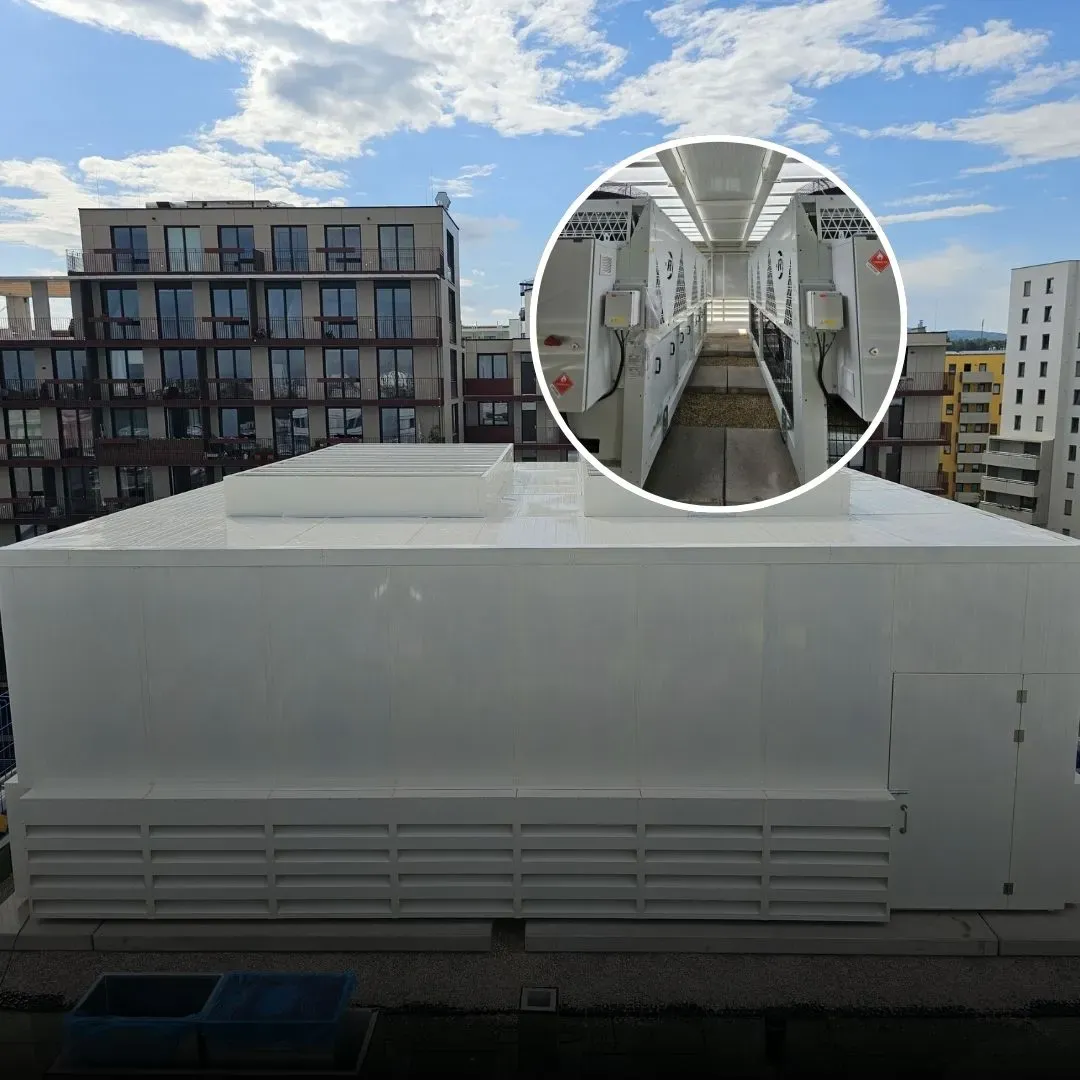

Резултатът е корпус, който съчетава функционалност и форма, безшумно, ефикасно и дискретно. Тук може да откриете повече подробности за проекта.

В градските центрове на Европа, покривните ОВК системи са сред най-бързо развиващите се източници на шум в околната среда. Проектът Fabrik1230 демонстрира как проектиране, основано на данни, прогнозна симулация и прецизно инженерство могат да елиминират това предизвикателство. Свържете се с DECIBEL, за да разгледате професионални решения за звукоизолация и акустика, съобразени с вашите нужди.
